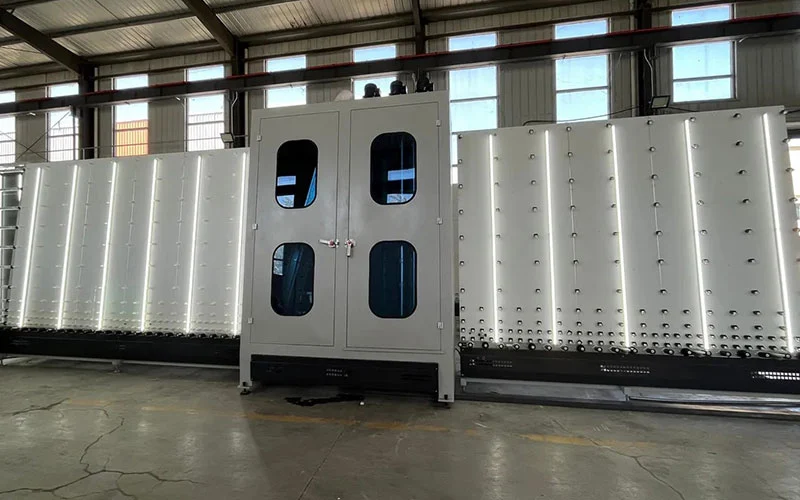

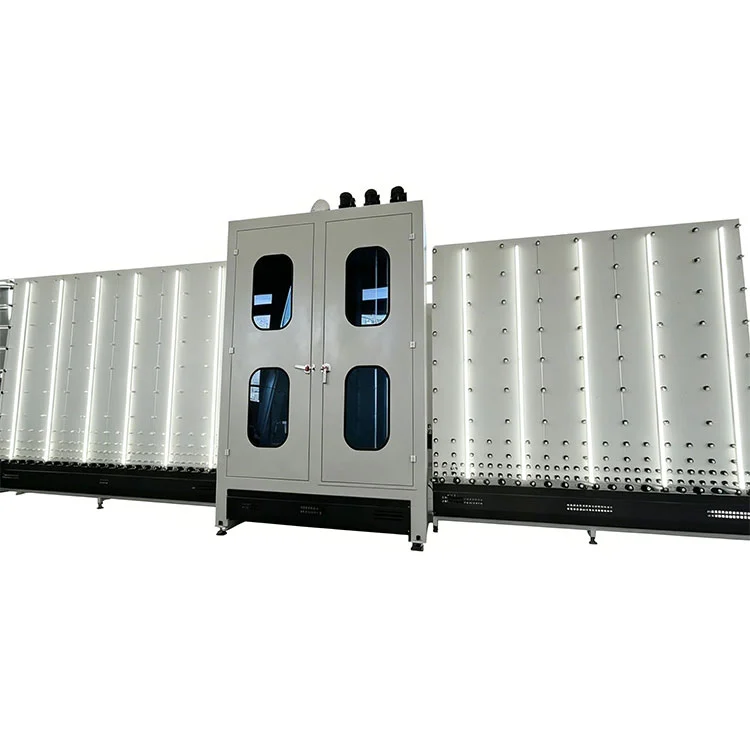

ইনসুলেটেড গ্লাসের জন্য স্বয়ংক্রিয় ওয়াশিং ড্রাইং প্রেস লাইন

প্রধান বৈশিষ্ট্য

1. টাচস্ক্রিন এইচএমআই সহ পিএলসি নিয়ন্ত্রণ:সমগ্রইনসুলেটেড গ্লাসের জন্য স্বয়ংক্রিয় ওয়াশিং ড্রাইং প্রেস লাইনএকটি একক নিয়ন্ত্রণ প্যানেলের মাধ্যমে পরিচালিত হয়। অপারেটররা ইন্টারফেস থেকে ওয়াশিং গতি, শুকানোর তাপমাত্রা, প্রেস প্রেসার এবং আর্গন ফিল করার সময়কাল সেট করতে পারে। রিয়েল-টাইম স্ট্যাটাস ইন্ডিকেটরগুলি প্রতিটি স্টেশনের কাজের অবস্থা দেখায় এবং সেট প্যারামিটার থেকে অ্যালার্ম মেসেজ ফ্ল্যাগ বিচ্যুতি দেখায়।
2. স্বয়ংক্রিয় প্রলিপ্ত পৃষ্ঠ সনাক্তকরণ:ওয়াশিং সেকশন এন্ট্রিতে অবস্থিত অপটিক্যাল সেন্সরগুলি নিম্ন-ই এবং অন্যান্য প্রলিপ্ত কাচের পৃষ্ঠগুলি সনাক্ত করে৷ সিস্টেমটি সেই অনুযায়ী ব্রাশের চাপ এবং জলের প্রবাহকে সামঞ্জস্য করে এবং যদি একটি ফলকটি ভুল দিকের দিকে প্রলিপ্ত দিক দিয়ে লোড করা হয় তবে লাইনটি বন্ধ করতে পারে।
3. পরিবর্তনশীল ফ্রিকোয়েন্সি ব্রাশ ড্রাইভ:ব্রাশ রোলার মোটরগুলি বৈদ্যুতিন সংকেতের মেরু বদল-নিয়ন্ত্রিত, যা অপারেটরকে কাচের অবস্থার উপর ভিত্তি করে ঘূর্ণন গতি সামঞ্জস্য করতে দেয়৷ ভারী ময়লা লোড কম পরিবাহক গতিতে উচ্চ ব্রাশ টর্কের সাহায্যে সমাধান করা যেতে পারে, যখন স্ট্যান্ডার্ড ক্লিনিং দ্রুত থ্রুপুটে চলে।
4. স্ব-অভিযোজিত বায়ু ছুরি শুকানো:বায়ু ছুরি সমাবেশ কাচের বেধ অনুধাবন করে এবং স্বয়ংক্রিয়ভাবে ফাঁক সামঞ্জস্য করে। ক্লোজড-লুপ গরম বায়ু সঞ্চালন ব্যবস্থা ধারাবাহিক শুকানোর তাপমাত্রা বজায় রাখে, প্রান্তগুলি সহ সমগ্র কাচের এলাকা জুড়ে একটি জল-মুক্ত পৃষ্ঠকে লক্ষ্য করে।
5. স্বয়ংক্রিয় স্পেসার এবং কাচের অবস্থান:বায়ুসংক্রান্ত প্রান্তিককরণ প্রেসিং স্টেজের আগে অ্যালুমিনিয়াম স্পেসার ফ্রেম এবং কাচের প্যানগুলির অবস্থান বন্ধ করে দেয়। সামঞ্জস্যপূর্ণ প্রান্ত সীল জ্যামিতি নিশ্চিত করতে সারিবদ্ধকরণ সহনশীলতা ±1 মিমি মধ্যে বজায় রাখা হয়।
6. বুদ্ধিমান আর্গন ফিলিং গণনা:কন্ট্রোল সিস্টেম অভ্যন্তরীণ গহ্বরের ভলিউম গণনা করতে কাচের মাত্রা এবং স্পেসারের প্রস্থ পড়ে, তারপরে আন্ডারফিলিং এবং গ্যাস বর্জ্য উভয়ই এড়িয়ে সেই অনুযায়ী আর্গন ফিল টাইম এবং প্রবাহের হার সামঞ্জস্য করে।
7. ইন্টিগ্রেটেড আর্গন ফিল সহ সার্ভো-চালিত প্রেস:প্রেস ইউনিট একটি স্টেশনে সমাবেশ, প্রেসিং এবং আর্গন ফিলিংকে একত্রিত করে। সার্ভো ড্রাইভ প্রেসিং ফোর্স এবং সমান্তরালতা নিয়ন্ত্রণ করে, যখন গ্যাস ইনজেকশন সিস্টেমটি ≥90% এর পোস্ট-ফিল আর্গন ঘনত্বকে লক্ষ্য করে।
8. উত্পাদন সামঞ্জস্যতা:লাইনটি ডাবল গ্লাসড, ট্রিপল গ্লাসড, লো-ই লেপা এবং লেমিনেটেড ইনসুলেটিং গ্লাস ইউনিট প্রক্রিয়া করে। 10 থেকে 48 মিমি পর্যন্ত সমাপ্ত IGU বেধ সামঞ্জস্যযোগ্য প্রেস এবং পরিবাহক গাইড দ্বারা মিটমাট করা হয়।
9. দূরবর্তী পর্যবেক্ষণ এবং অনলাইন আপগ্রেড:একটি ইথারনেট পোর্ট কারখানা নেটওয়ার্কের সাথে সংযোগের অনুমতি দেয়। অনুমোদিত পরিষেবা কর্মীরা দূরবর্তী নির্ণয়ের জন্য PLC অ্যাক্সেস করতে পারেন, পরামিতি সমন্বয়, এবং প্রোগ্রাম আপডেট, সাইটের পরিষেবা পরিদর্শনের প্রয়োজনীয়তা হ্রাস করে।

প্রযুক্তিগত পরামিতি

লাইন কনফিগারেশন এবং ওয়ার্কফ্লো

দইনসুলেটেড গ্লাসের জন্য স্বয়ংক্রিয় ওয়াশিং ড্রাইং প্রেস লাইনচারটি আন্তঃসংযুক্ত স্টেশন নিয়ে গঠিত একটি সরল-প্রবাহ উত্পাদন লাইন হিসাবে সাজানো হয়েছে। কাচের শীটগুলি লোডিং শেষে প্রবেশ করে এবং প্রতিটি বিভাগের মাধ্যমে ক্রমানুসারে পাস করে:

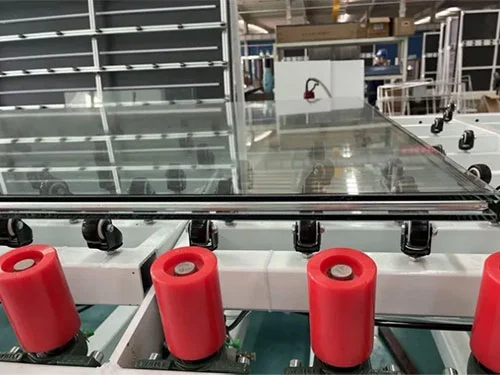

• লোডিং এবং পরিদর্শন বিভাগ:গ্লাস প্যানগুলি ম্যানুয়ালি বা লোডার দ্বারা ইনপুট পরিবাহকের উপর স্থাপন করা হয়। অপটিক্যাল সেন্সরগুলি ওয়াশিং জোনে খাওয়ানোর আগে কাচের উপস্থিতি, মাত্রা এবং প্রলিপ্ত পৃষ্ঠতল সনাক্ত করে।
• ধোয়া এবং ধোয়া বিভাগ:সামঞ্জস্যযোগ্য চাপ দিয়ে ঘূর্ণমান নাইলন ব্রাশ উভয় কাচের পৃষ্ঠে স্ক্রাব করুন। ফ্ল্যাট-জেট অগ্রভাগের মাধ্যমে তাজা জল বা পুনঃপ্রবর্তিত জল স্প্রে করা হয়, তারপরে খনিজ অবশিষ্টাংশ রোধ করার জন্য ডিমিনারিলাইজড ওয়াটার ধুয়ে ফেলা হয়।

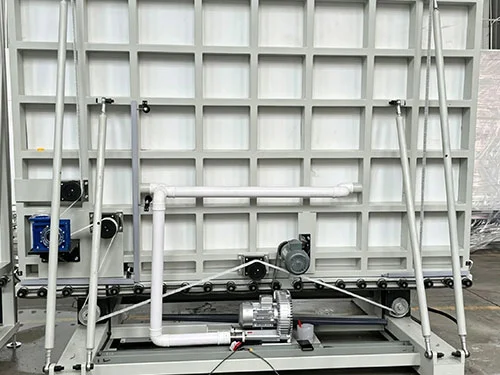

• শুকানোর বিভাগ:কাচের পথের উপরে এবং নীচে অবস্থিত বায়ু ছুরির মাধ্যমে উত্তপ্ত বায়ু প্রবাহিত হয়। এয়ার ছুরির ফাঁক স্বয়ংক্রিয়ভাবে কাচের বেধের সাথে সামঞ্জস্য করে। একটি ক্লোজড-লুপ হিটিং সিস্টেম শক্তি খরচ পরিচালনা করার সময় শুকানোর দক্ষতা বজায় রাখার জন্য বায়ুকে পুনঃপ্রবর্তন করে এবং পুনরায় গরম করে।
• সমাবেশ এবং প্রেস বিভাগ:অ্যালুমিনিয়াম স্পেসারের ফ্রেম, ডেসিক্যান্টে পূর্বে ভরা এবং প্রাথমিক সীল দিয়ে লেপা, কাচের ফলকে অবস্থিত। দ্বিতীয় কাচের ফলকটি বায়ুসংক্রান্তভাবে সারিবদ্ধ। সার্ভো-চালিত প্রেস একটি নিয়ন্ত্রিত হারে প্যানগুলিকে একত্রিত করে। চূড়ান্ত চাপ দেওয়ার আগে প্যানের মধ্যে ঢোকানো প্রোবের মাধ্যমে এই বিভাগে আর্গন ফিলিং করা যেতে পারে।

মূল উপাদান

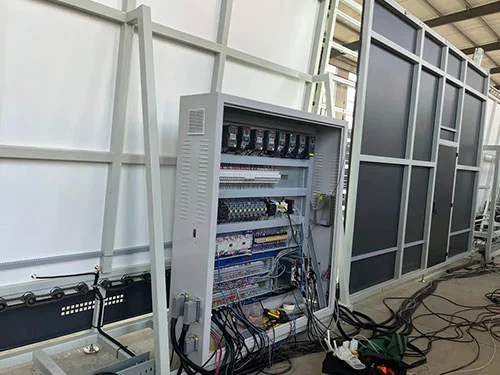

• PLC এবং HMI:একটি রঙের টাচস্ক্রিন সহ শিল্প-গ্রেড প্রোগ্রামেবল নিয়ামক। প্রিসেট ওয়াশিং, ড্রাইং এবং প্রেসিং প্যারামিটার সহ একাধিক কাচের রেসিপি সঞ্চয় করে।

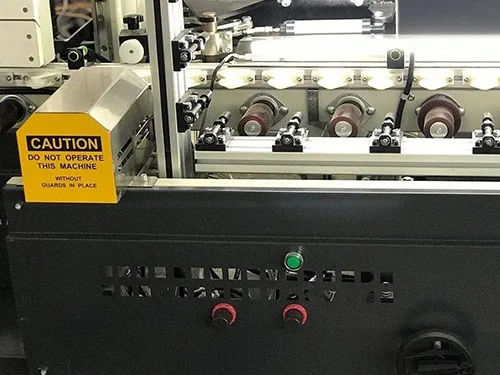

• ব্রাশ রোলার:সামঞ্জস্যযোগ্য উচ্চতা সহ নাইলন ব্রিসল ব্রাশ। পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ কাচের ময়লা স্তর এবং লাইন থ্রুপুটের সাথে গতি মেলাতে অনুমতি দেয়।
• এয়ার ছুরি সমাবেশ:কাচের বেধ ইনপুট উপর ভিত্তি করে স্বয়ংক্রিয় ফাঁক সমন্বয় সঙ্গে স্পষ্টতা-স্থল বায়ু ছুরি. গরম করার উপাদান এবং তাপমাত্রা সেন্সর সহ একটি বন্ধ-লুপ গরম বায়ু সঞ্চালন সিস্টেমের সাথে সংযুক্ত।
• নিম্ন-ই সনাক্তকরণ সেন্সর:অপটিক্যাল সেন্সর যা ওয়াশিং সেকশন এন্ট্রিতে আনকোটেড কাচের পৃষ্ঠ থেকে লেপাকে আলাদা করে।
• সার্ভো প্রেস ইউনিট:বল-স্ক্রু চালিত প্রেস বল প্রতিক্রিয়া সঙ্গে. চাপের গতি, চূড়ান্ত চাপ এবং ধরে রাখার সময় প্রোগ্রামযোগ্য।
• আর্গন ফিলিং সিস্টেম:সমন্বিত ভলিউম গণনা সহ ভর প্রবাহ নিয়ামক। প্রেস চক্রের সাথে সিঙ্ক্রোনাইজ করা একটি প্রত্যাহারযোগ্য প্রোবের মাধ্যমে পূরণ করে।

প্রস্তুতকারক এবং ওয়ারেন্টি

LEBULANG, Lebulang মেশিন হিসাবে কাজ করে, 1996 সাল থেকে তার জিনান কারখানায় গ্লাস প্রক্রিয়াকরণ সরঞ্জাম তৈরি করেছে।গ্লাস অন্তরক জন্য স্বয়ংক্রিয় ওয়াশিং শুকানোর প্রেস লাইনR&D, মেশিনিং, সমাবেশ, এবং টেস্টিং কভার করে একটি সমন্বিত সিস্টেমের অধীনে তৈরি করা হয়। প্রতিটি লাইন চালানের আগে প্রকৃত কাচের সাথে একটি সম্পূর্ণ পরীক্ষা চালায় এবং একটি প্রাক-ডেলিভারি পরিদর্শন প্রতিবেদন প্রদান করা হয়। স্ট্যান্ডার্ড ওয়ারেন্টি মূল কাঠামো এবং উপাদানগুলির উপর এক বছর। দূরবর্তী প্রযুক্তিগত সহায়তা, অনলাইন প্রোগ্রাম আপডেট, এবং অপারেশন প্রশিক্ষণ অন্তর্ভুক্ত। খুচরা যন্ত্রাংশ মজুদ করা হয় এবং নিয়মিত মালবাহী চালানের সাথে প্রেরণ করা যেতে পারে। অন-সাইট ইনস্টলেশন এবং কমিশনিং অতিরিক্ত খরচে ব্যবস্থা করা যেতে পারে।

FAQ

প্রশ্ন 1: এই লাইনটি কী ধরণের উত্তাপযুক্ত কাচ তৈরি করতে পারে?

উত্তর: এটি ডাবল গ্লাসড, ট্রিপল গ্লাসড, লো-ই লেপা এবং লেমিনেটেড ইনসুলেটিং গ্লাস ইউনিট প্রক্রিয়া করে। সমাপ্ত IGU বেধের পরিসীমা 10 থেকে 48 মিমি, স্ট্যান্ডার্ড উইন্ডো, দরজা এবং পর্দার প্রাচীরের স্পেসিফিকেশন কভার করে।

প্রশ্ন 2: মেশিন কি স্বয়ংক্রিয়ভাবে প্রলিপ্ত গ্লাস সনাক্ত করতে পারে?

উঃ হ্যাঁ। ওয়াশিং সেকশন এন্ট্রিতে অপটিক্যাল ডিটেকশন সেন্সর লো-ই এবং অন্যান্য প্রলিপ্ত পৃষ্ঠ চিহ্নিত করে। সিস্টেমটি অপারেটরকে সতর্ক করার জন্য বা লাইনটি বিরতি দেওয়ার জন্য সেট করা যেতে পারে যদি একটি ফলক প্রলিপ্ত দিকটি ভুলভাবে অভিমুখে লোড করা হয়।

প্রশ্ন 3: শুকানোর প্রভাব কি সম্পূর্ণরূপে জল-মুক্ত?

উত্তর: স্ব-অভিযোজিত বায়ু ছুরিগুলির সাথে মিলিত বন্ধ-লুপ গরম বায়ু সঞ্চালন ব্যবস্থাটি কাচের পৃষ্ঠ এবং প্রান্তগুলিকে সম্পূর্ণরূপে শুকানোর জন্য ডিজাইন করা হয়েছে। বায়ু ছুরির ফাঁক কাচের বেধের সাথে সামঞ্জস্য করে এবং সামঞ্জস্যপূর্ণ বাষ্পীভবন অবস্থা বজায় রাখার জন্য পুনঃপ্রবর্তিত বায়ু ক্রমাগত পুনরায় গরম করা হয়।

প্রশ্ন 4: দৈনিক রক্ষণাবেক্ষণ কি জটিল?

উত্তর: ফিল্টার, ব্রাশ রোলার এবং এয়ার নাইফের অগ্রভাগের মতো মূল পরিদর্শন পয়েন্টগুলি সাইড প্যানেল এবং প্রশস্ত অ্যাক্সেস দরজার মাধ্যমে অ্যাক্সেসযোগ্য। ফিল্টার পরিষ্কার এবং ব্রাশ পরিদর্শনের মতো রুটিন কাজগুলি প্রধান বিভাগগুলিকে বিচ্ছিন্ন না করেই সম্পাদন করা যেতে পারে। অপারেশন ম্যানুয়াল একটি রক্ষণাবেক্ষণ সময়সূচী প্রদান করা হয়.

প্রশ্ন 5: এটি কি দীর্ঘমেয়াদী ক্রমাগত অপারেশন সমর্থন করে?

উত্তর: বৈদ্যুতিক এবং বায়ুসংক্রান্ত উপাদানগুলি অবিচ্ছিন্ন শিল্প শুল্কের জন্য নির্বাচিত হয়। পিএলসি, ড্রাইভ, মোটর এবং সেন্সর প্রধান আন্তর্জাতিক সরবরাহকারীদের কাছ থেকে পাওয়া যায়। প্রস্তাবিত রক্ষণাবেক্ষণের ব্যবধানের অধীনে, লাইনটি উচ্চ-ভলিউম অন্তরক গ্লাস উত্পাদনে 24-ঘন্টা অপারেশনের জন্য ডিজাইন করা হয়েছে।
