শিল্প অ্যালুমিনিয়াম প্রোফাইলের জন্য CNC সার্কুলার করাত

প্রযুক্তিগত বিশেষ উল্লেখ

করাত কিভাবে কাজ করে

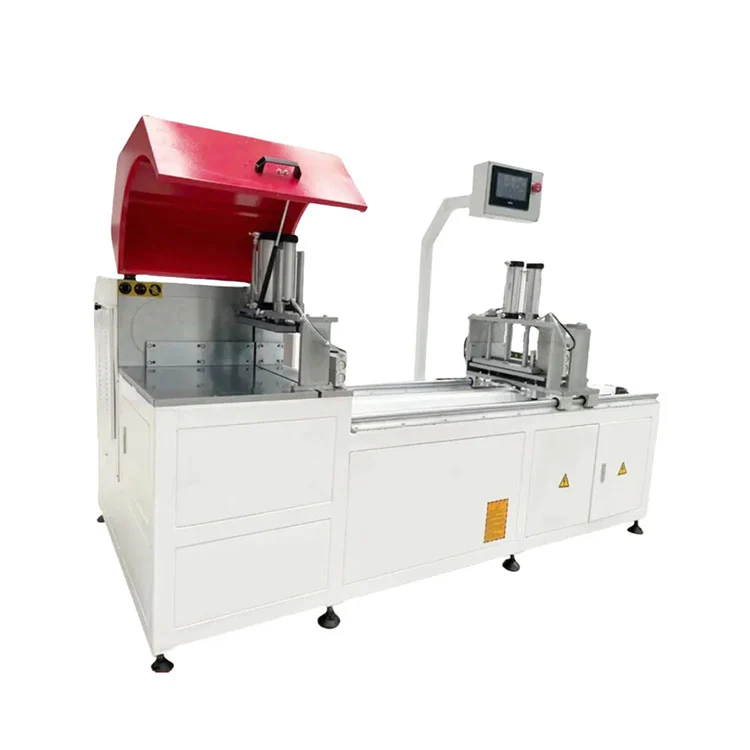

দশিল্প অ্যালুমিনিয়াম প্রোফাইলের জন্য CNC সার্কুলার করাতএকটি সার্ভো-চালিত ফিড অক্ষের সাথে কাজ করে যা টাচস্ক্রীনে প্রবেশ করা দৈর্ঘ্য অনুসারে করাত ব্লেডের নীচে প্রোফাইলটিকে অবস্থান করে। অপারেটর ইনপুট রোলার টেবিলে অ্যালুমিনিয়াম এক্সট্রুশন লোড করে, মেমরি থেকে কাটিং প্রোগ্রাম নির্বাচন করে বা নতুন মাত্রায় প্রবেশ করে এবং চক্র শুরু করে। বায়ুসংক্রান্ত ক্ল্যাম্পগুলি রেফারেন্স স্টপের বিরুদ্ধে প্রোফাইল ধরে রাখতে উল্লম্ব এবং অনুভূমিক উভয় দিক থেকেই নিযুক্ত থাকে। একটি গ্যাস-তরল স্যাঁতসেঁতে সিলিন্ডার দিয়ে সজ্জিত করাতের মাথাটি একটি নিয়ন্ত্রিত ফিড রেট সহ উপাদানের মধ্য দিয়ে নেমে আসে যাতে একটি বর্গক্ষেত্র, বুর-মুক্ত কাট তৈরি হয়। একটি পরমাণুযুক্ত কাটিং তরল স্প্রে কাটার সময় ব্লেড এবং ওয়ার্কপিসকে শীতল করে। ব্লেড প্রত্যাহার করার পরে, ক্ল্যাম্পগুলি মুক্তি পায় এবং সার্ভো ফিড প্রোফাইলটিকে পরবর্তী কাটা অবস্থানে নিয়ে যায়। স্ট্যান্ডার্ড কনফিগারেশন 90° এবং ±45° এ কাটে। ঐচ্ছিক CNC অ্যাঙ্গেল মডিউলের সাথে, করাতের মাথাটি প্রোগ্রাম নিয়ন্ত্রণে 22.5° এবং 157.5° এর মধ্যে যেকোনো কোণে ঘোরে।

মূল উপাদান

• সার্ভো ফিড অক্ষ:প্রোফাইল পজিশনিংয়ের জন্য একটি এসি সার্ভো মোটর এক্স-অক্ষ বল স্ক্রু চালায়। পজিশনিং নির্ভুলতা হল ±0.05 মিমি, ±0.1 মিমি এর মধ্যে পুনরাবৃত্তি কাটা সহনশীলতা সহ। স্ট্যান্ডার্ড ফিড ট্র্যাভেল হ্যান্ডলগুলি 350 মিমি থেকে 6500 মিমি পর্যন্ত দৈর্ঘ্য কাটে।
• মাথা সমাবেশ দেখেছি:একটি 5.5 কিলোওয়াট বা 7.5 কিলোওয়াট মোটর 2800 rpm এ একটি টাংস্টেন কার্বাইড সার্কুলার করাত ব্লেড চালায়। গ্যাস-তরল স্যাঁতসেঁতে সিলিন্ডার উপাদানের বেধ এবং ব্লেড লোডিংয়ের সাথে মেলে উল্লম্ব ফিড হার নিয়ন্ত্রণ করে।

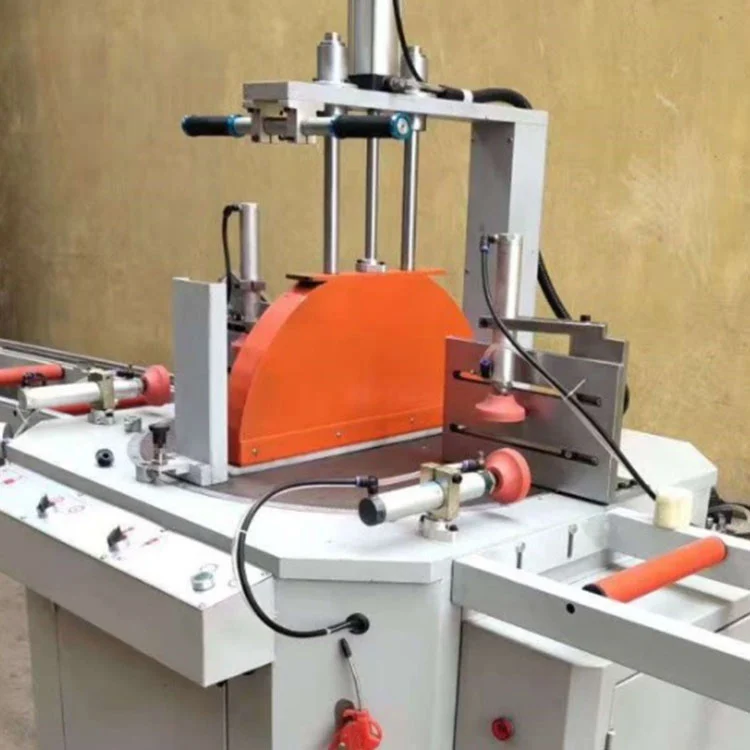

• বায়ুসংক্রান্ত ক্ল্যাম্পিং সিস্টেম:নরম চোয়াল সহ দ্বৈত উল্লম্ব এবং অনুভূমিক ক্ল্যাম্পগুলি পিছনের বেড়া এবং টেবিলের বিরুদ্ধে প্রোফাইলটিকে ধরে রাখে। ক্ল্যাম্পিং ফোর্স 0.5 এবং 0.8 MPa এর মধ্যে সেট করা বায়ুচাপ নিয়ন্ত্রকের মাধ্যমে সামঞ্জস্যযোগ্য।
• সিএনসি কন্ট্রোলার এবং টাচস্ক্রিন:একটি আমদানি করা PLC একটি 10-ইঞ্চি মাল্টি-ল্যাঙ্গুয়েজ টাচস্ক্রিন সহ প্রোগ্রাম স্টোরেজ, দৈর্ঘ্য ইনপুট, কোণ নির্বাচন এবং চক্র নিয়ন্ত্রণ পরিচালনা করে। ইউএসবি এবং নেটওয়ার্ক সংযোগ প্রোগ্রাম স্থানান্তরের জন্য সমর্থিত।

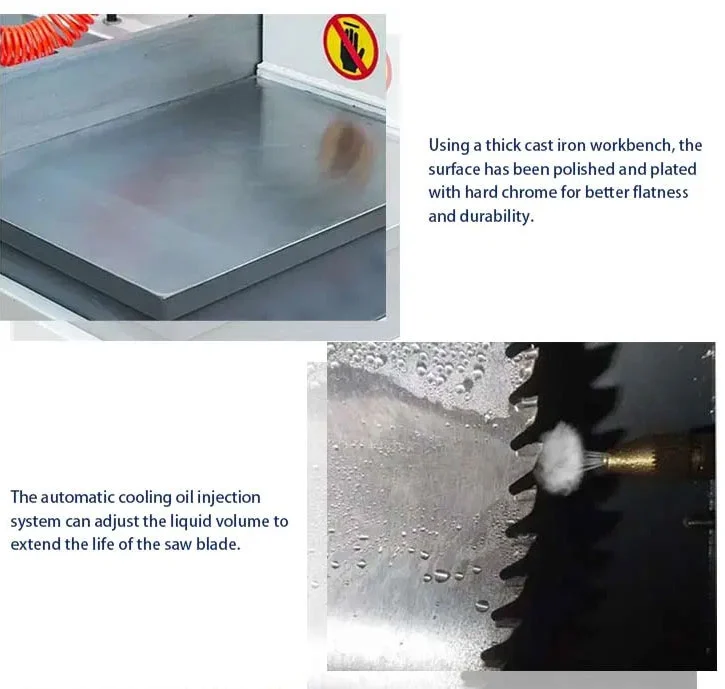

• কুলিং লুব্রিকেশন সিস্টেম:একটি স্বয়ংক্রিয় পরমাণুযুক্ত কাটিং ফ্লুইড সিস্টেম ব্লেড এবং কাটিং জোনে লুব্রিকেন্টের একটি কুয়াশা প্রয়োগ করে। এটি ঘর্ষণ হ্রাস করে, ব্লেডের আয়ু বাড়ায় এবং একটি পরিষ্কার কাটা পৃষ্ঠ তৈরি করতে সহায়তা করে।
• নিরাপত্তা ঘের:একটি সম্পূর্ণরূপে আবদ্ধ ব্লেড গার্ড কাটা এলাকা জুড়ে। একটি জরুরী স্টপ বোতাম এবং সংঘর্ষ সুরক্ষা সেন্সর যদি ব্লেডের পথে কোনও বাধা ধরা পড়ে তবে মেশিনটিকে থামিয়ে দেয়।

শিল্প অ্যালুমিনিয়াম প্রোফাইল স্ট্যান্ডার্ড আনুষাঙ্গিক জন্য CNC সার্কুলার করাত

1. CNC সার্ভো ফিডিং কন্ট্রোল সিস্টেম + 10-ইঞ্চি মাল্টি-ভাষা টাচ স্ক্রিন
2. অ্যালুমিনিয়ামের জন্য আমদানি করা টংস্টেন কার্বাইড বৃত্তাকার করাত ফলক
3. গ্যাস-তরল স্যাঁতসেঁতে কাটিং দেখে মাথা সমাবেশ
4. নরম অ্যান্টি-স্ক্র্যাচ চোয়াল সহ ডুয়াল বায়ুসংক্রান্ত স্বয়ংক্রিয় ক্ল্যাম্পিং ডিভাইস
5. স্বয়ংক্রিয় শীতল তৈলাক্তকরণ সঞ্চালন সিস্টেম
6. সম্পূর্ণ আবদ্ধ নিরাপত্তা ফলক প্রতিরক্ষামূলক কভার
7. অ্যালুমিনিয়াম চিপ ধুলো সংগ্রহ পাইপলাইন
8. জরুরী স্টপ বোতাম, সংঘর্ষ সুরক্ষা সেন্সর
9. সম্পূর্ণ ইংরেজি অপারেশন এবং রক্ষণাবেক্ষণ ম্যানুয়াল, খুচরা যন্ত্রাংশ টুলকিট

ইন্ডাস্ট্রিয়াল অ্যালুমিনিয়াম প্রোফাইলের জন্য CNC সার্কুলার করাত ঐচ্ছিক আপগ্রেড মডিউল

1. জিরো-টেইল কাটিং স্ট্রাকচার (অবশিষ্ট লেজ ≤5 মিমি, উচ্চ উপাদান ব্যবহার)
2. 6m দীর্ঘ প্রোফাইলের জন্য স্বয়ংক্রিয় লোডিং এবং আনলোডিং রোলার কনভেয়র লাইন
3. CNC নির্বিচারে কোণ কাটিং মডিউল (22.5°--157.5°)
4. বড় ক্ষমতা চিপ স্টোরেজ ধুলো সংগ্রাহক
5. আইওটি রিমোট অনলাইন রোগ নির্ণয় এবং ডেটা পরিসংখ্যান মডিউল
6. বান্ডিল মাল্টি-টুকরা সিঙ্ক্রোনাস ক্ল্যাম্পিং ফিক্সচার
7. কাস্টম বর্ধিত খাওয়ানো ভ্রমণ 12000 মিমি পর্যন্ত

আবেদনের সুযোগ

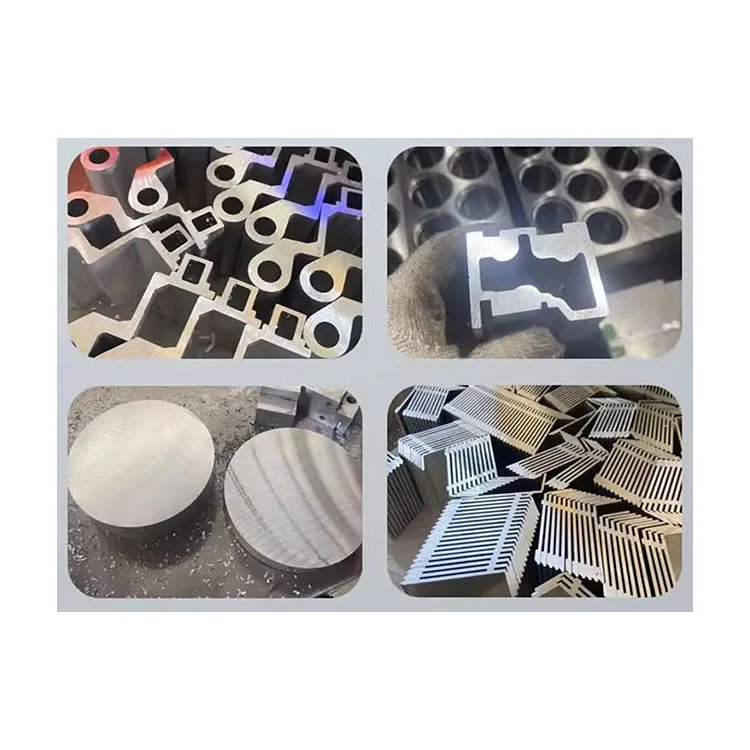

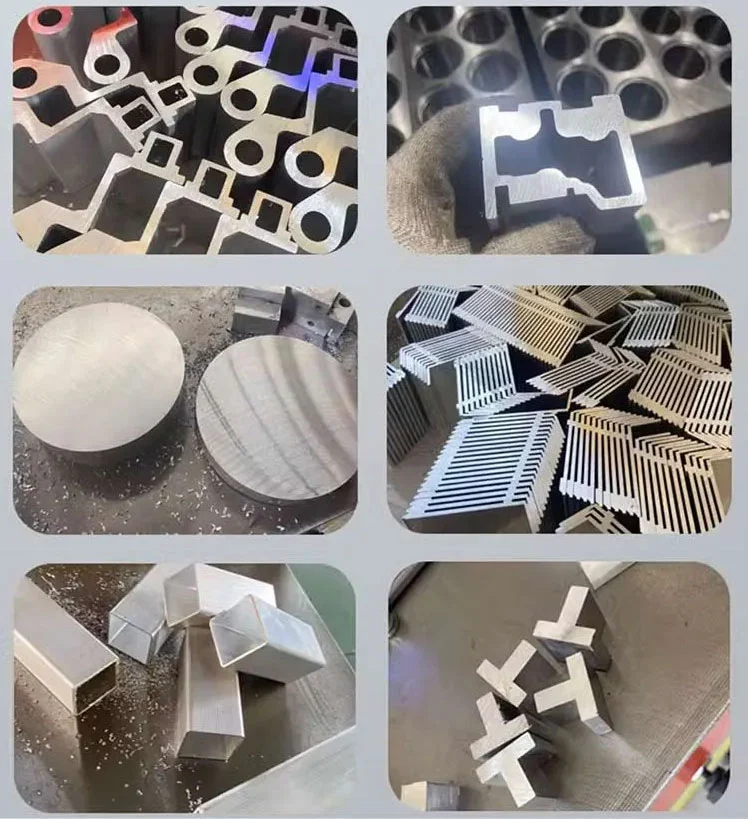

দশিল্প অ্যালুমিনিয়াম প্রোফাইলের জন্য CNC সার্কুলার করাতউত্পাদন পরিবেশে ব্যবহৃত হয় যেখানে অ্যালুমিনিয়াম এক্সট্রুশনগুলি আরও মেশিন বা সমাবেশের আগে দৈর্ঘ্যে কাটা হয়। সাধারণ ব্যবহারের মধ্যে রয়েছে জানালা এবং দরজার জন্য ফ্রেম প্রোফাইল কাটা, পর্দার প্রাচীর এবং ট্রান্সম, শিল্প অ্যালুমিনিয়াম কাঠামোগত সদস্য, সৌর প্যানেল মাউন্টিং রেল এবং স্থাপত্য আলংকারিক প্রোফাইল। করাত তার ক্রস-সেকশন ক্ষমতার মধ্যে কঠিন এবং ফাঁপা অ্যালুমিনিয়াম বিভাগ, তাপ বিরতি প্রোফাইল এবং হালকা তামা বা পিভিসি এক্সট্রুশনগুলি প্রক্রিয়া করতে পারে। ঐচ্ছিক স্বেচ্ছাচারী কোণ মডিউল সহ, এটি গ্যাবল-এন্ড ফ্রেম, ট্র্যাপিজয়েডাল জানালা এবং বহু-পার্শ্বযুক্ত স্থাপত্য সমাবেশগুলির জন্য কোণীয় কাটও তৈরি করে।

আমাদের পরিষেবা

1. কমিশনিংয়ের তারিখ থেকে ন্যূনতম এক বছরের ওয়ারেন্টি।
2. বিক্রয়ের আগে, চলাকালীন এবং পরে প্রশংসাসূচক পরামর্শ।
3. প্রশংসামূলক প্রকল্প পরিকল্পনা এবং বিন্যাস নকশা.
4. সমস্ত ফাংশন নির্দিষ্ট হিসাবে কাজ না হওয়া পর্যন্ত প্রশংসামূলক সরঞ্জাম ডিবাগিং।
5. দূর-দূরত্বের শিপিং ব্যবস্থার প্রশংসাসূচক সমন্বয়।
6. সরঞ্জাম পরিচালনা এবং রক্ষণাবেক্ষণের জন্য বিনামূল্যে প্রশিক্ষণ।
7. এক বছরের সম্পূর্ণ ওয়ারেন্টি এবং আজীবন রক্ষণাবেক্ষণ পরিষেবা।
