CNC ফোর হেড কর্নার ক্রিমিং মেশিন

মূল বৈশিষ্ট্য

• চার-মাথা একযোগে ক্রিমিং:দCNC ফোর হেড কর্নার ক্রিমিং মেশিনএকটি প্রেসিং সাইকেলে একটি ফ্রেমের চারটি কোণ সম্পূর্ণ করে। এটি একক-হেড বা ডাবল-হেড বিকল্পগুলির তুলনায় হ্যান্ডলিং সময়কে কমিয়ে দেয়, যেখানে ফ্রেমটিকে অবশ্যই প্রতিটি জোড়া কোণার জন্য পুনঃস্থাপন এবং পুনরায় ক্ল্যাম্প করতে হবে।
• সিএনসি সার্ভো পজিশনিং:প্রতিটি crimping মাথা একটি বল স্ক্রু ড্রাইভিং একটি servo মোটর দ্বারা অবস্থান করা হয়. অপারেটর টাচস্ক্রিনে ফ্রেমের আকার নির্বাচন করে এবং মাথাগুলি স্বয়ংক্রিয়ভাবে প্রয়োজনীয় অবস্থানে চলে যায়। একই সিস্টেম একাধিক ফ্রেম রেসিপি সংরক্ষণ করে। পুনরাবৃত্ত অবস্থান নির্ভুলতা ±0.1 মিমিতে নির্দিষ্ট করা হয়েছে, তির্যক ত্রুটি সাধারণত 1 মিমি এবং সীম ত্রুটি 0.15 মিমি নিচে সঠিকভাবে প্রস্তুত প্রোফাইলের অধীনে।
• ফ্রেমের আকার পরিসীমা:মেশিনটি 550 × 550 মিমি থেকে 1800 মিমি উচ্চতা এবং 3000 মিমি প্রস্থ পর্যন্ত ফ্রেমগুলি পরিচালনা করে, যা আবাসিক এবং বাণিজ্যিক উত্পাদনে পাওয়া বেশিরভাগ অ্যালুমিনিয়াম জানালা এবং দরজার ফ্রেমের মাত্রাকে কভার করে।
• হাইড্রোলিক ক্রিমিং সিস্টেম:প্রতিটি মাথা একটি হাইড্রোলিক সিলিন্ডার দ্বারা চালিত হয় যার রেট করা তেলের চাপ 15 MPa এবং মোট ক্রিমিং ফোর্স 48 kN। হাইড্রোলিক সার্কিট একটি দ্বি-পর্যায়ের উচ্চ-নিম্ন চাপের ক্রম ব্যবহার করে: দ্রুত পদ্ধতির স্ট্রোক চক্রের সময়কে হ্রাস করে, যখন স্ট্রোকের শেষে উচ্চ-চাপ ধরে রাখা একটি শক্ত কোণ সংযোগ নিশ্চিত করে।
• বায়ুসংক্রান্ত চলন্ত clamps:ক্ল্যাম্পিং ইউনিট ফ্রেম লোড করার জন্য স্বয়ংক্রিয়ভাবে এগিয়ে যায় এবং আনলোড করার জন্য ক্রিম করার পরে প্রত্যাহার করে। প্রোফাইলটিকে অবস্থানে রাখতে এবং প্রেসিং স্ট্রোকের সময় বিকৃতির ঝুঁকি কমাতে দুটি দিক থেকে ক্ল্যাম্পিং বল প্রয়োগ করা হয়।

প্রযুক্তিগত বিশেষ উল্লেখ

কিভাবে এটা কাজ করে

দCNC ফোর হেড কর্নার ক্রিমিং মেশিনটাচস্ক্রিনে ফ্রেম ডাইমেনশন এন্ট্রি দিয়ে শুরু হওয়া একটি ক্রম অনুসারে কাজ করে। চারটি ক্রিম্পিং হেড, প্রতিটি সার্ভো-চালিত বল স্ক্রু অক্ষের উপর মাউন্ট করা, স্বয়ংক্রিয়ভাবে প্রোগ্রাম করা অবস্থানে চলে যায়। অপারেটর ক্ল্যাম্পিং ফিক্সচারে কাটা এবং প্রস্তুত অ্যালুমিনিয়াম প্রোফাইলগুলি রাখে। বায়ুসংক্রান্ত ক্ল্যাম্পগুলি উল্লম্ব এবং অনুভূমিক উভয় দিক থেকে চাপ প্রয়োগ করে প্রোফাইলগুলিকে যথাস্থানে ধরে রাখতে নিযুক্ত থাকে। একবার ক্ল্যাম্প করা হলে, হাইড্রোলিক সার্কিট দুটি পর্যায়ে সক্রিয় হয়: একটি নিম্ন-চাপ দ্রুত অগ্রিম ক্রিমিং টুলগুলিকে প্রোফাইল কোণার সংস্পর্শে নিয়ে যায় এবং একটি উচ্চ-চাপ হোল্ড কোণার জয়েন্টটি সম্পূর্ণ করতে সম্পূর্ণ 48 kN ক্রিমিং বল প্রয়োগ করে। হোল্ড সময় পরে, clamps মুক্তি, crimping সরঞ্জাম প্রত্যাহার, এবং সমাপ্ত ফ্রেম সরানো যেতে পারে. সমস্ত চারটি কোণ এক চক্রে সম্পন্ন হয়, তাই ফ্রেমটিকে পুনরায় স্থাপন করার প্রয়োজন নেই।

মূল উপাদান

• সার্ভো মোটর এবং বল স্ক্রু:চারটি মাথার প্রতিটি একটি নির্ভুল বল স্ক্রুর সাথে সংযুক্ত একটি এসি সার্ভো মোটর দ্বারা স্বাধীনভাবে অবস্থান করা হয়। এই বিন্যাসটি ±0.1 মিমি পুনরাবৃত্তিযোগ্যতা প্রদান করে এবং ম্যানুয়াল সামঞ্জস্য ছাড়াই বিভিন্ন ফ্রেমের আকারের জন্য মাথাগুলিকে পুনরায় অবস্থান করার অনুমতি দেয়।
• হাইড্রোলিক পাওয়ার ইউনিট:একটি 60-লিটার ট্যাঙ্ক চাপ নিয়ন্ত্রণ ভালভ সহ একটি বহুগুণ মাধ্যমে চারটি হাইড্রোলিক সিলিন্ডারে তেল সরবরাহ করে। উচ্চ-নিম্ন চাপের দ্বি-পর্যায়ের ক্রম PLC দ্বারা সোলেনয়েড ভালভের মাধ্যমে পরিচালিত হয়।

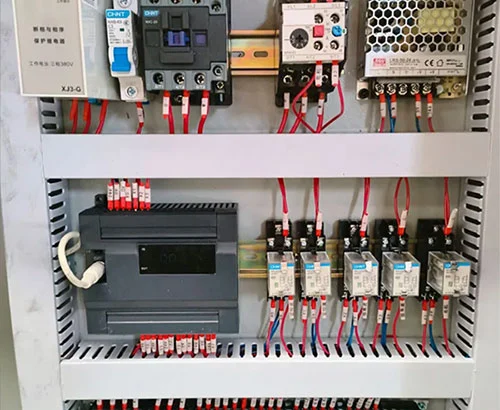

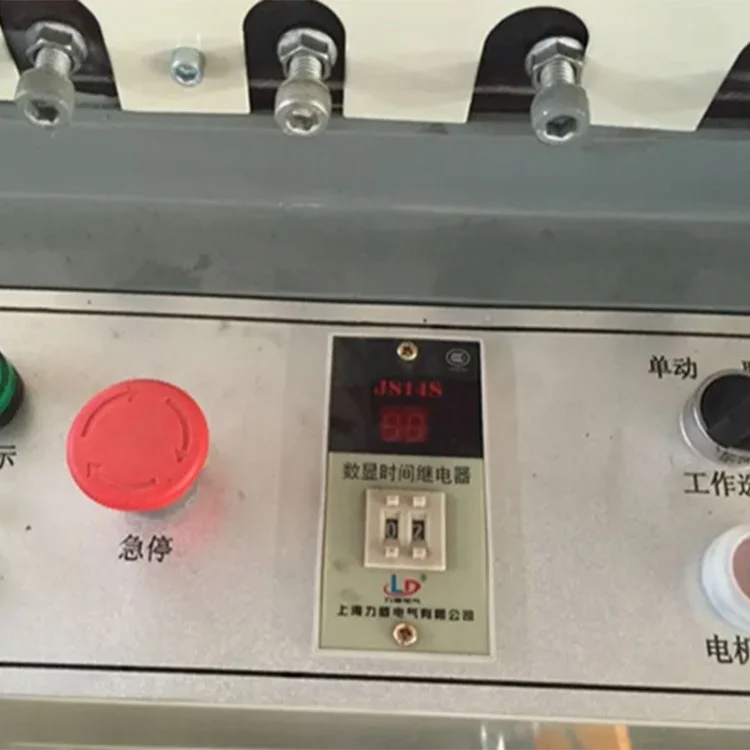

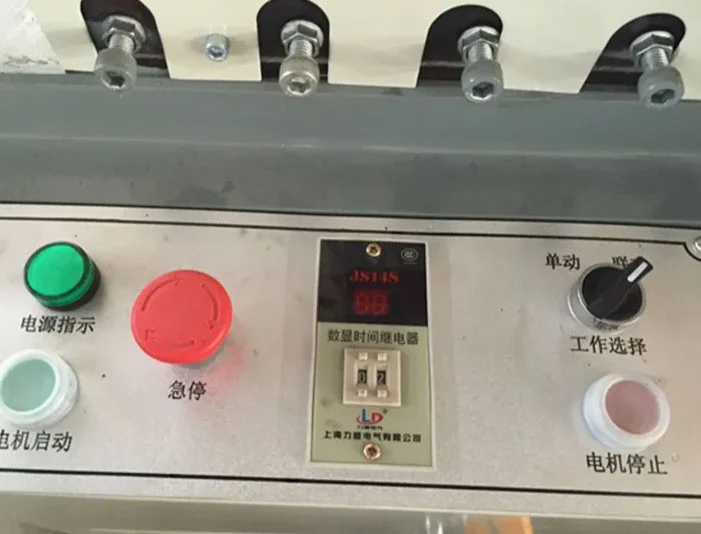

• টাচস্ক্রিন এবং পিএলসি:ইন্ডাস্ট্রিয়াল টাচস্ক্রিন ফ্রেম সাইজ সেটিং, সঞ্চিত প্রোগ্রাম, প্রোডাকশন কাউন্টার এবং অ্যালার্ম মেসেজ প্রদর্শন করে। সাধারণত উত্পাদিত ফ্রেমের মাত্রাগুলির জন্য প্যারামিটার রেসিপিগুলি সংরক্ষণ এবং প্রত্যাহার করা যেতে পারে।

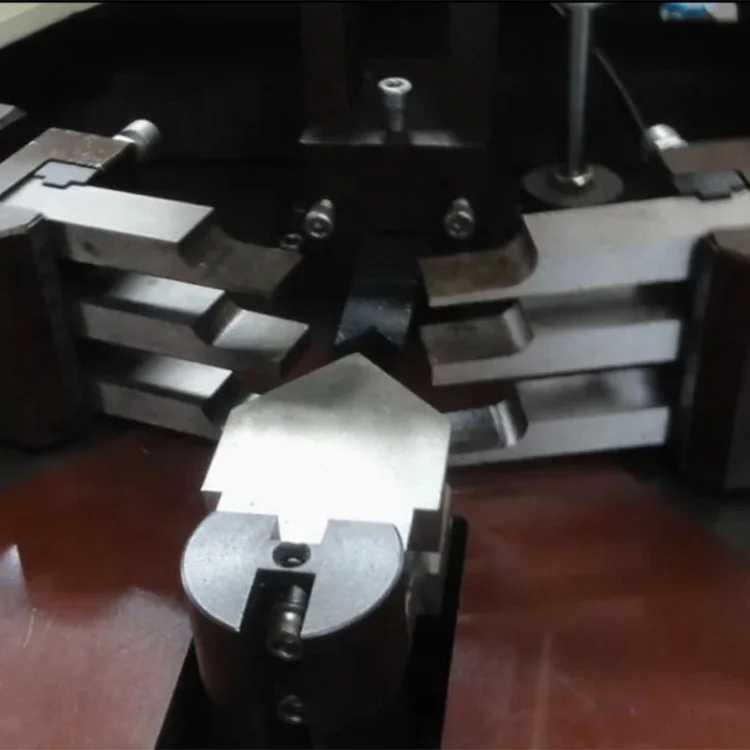

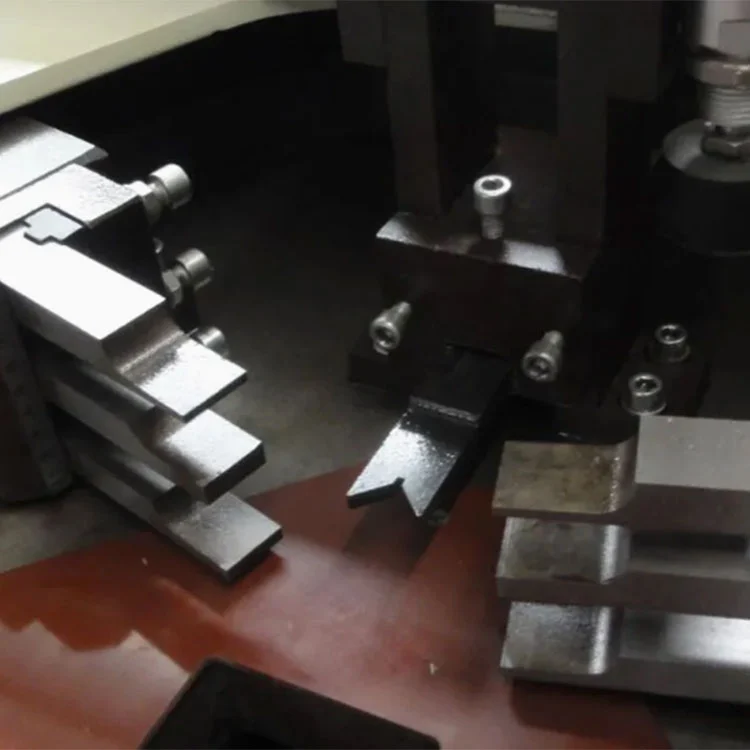

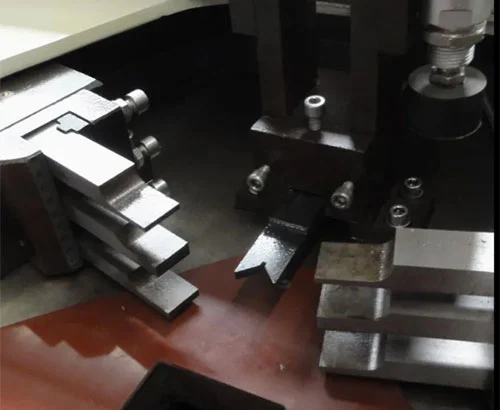

• ক্রিমিং টুলস:শক্ত করা ইস্পাত ক্রিমিং ছুরিগুলি প্রোফাইল জ্যামিতির সাথে মেলে মেশিন করা হয়। বিভিন্ন প্রোফাইল ক্রস-সেকশনের জন্য টুলিং সেটগুলি বিনিময় করা যেতে পারে। ছুরিগুলি গভীরতা এবং প্রান্তিককরণের জন্য সামঞ্জস্যযোগ্য।
• বায়ুসংক্রান্ত ক্ল্যাম্পিং সিস্টেম:ক্ল্যাম্পগুলি এগিয়ে যায় এবং রৈখিক গাইডগুলিতে প্রত্যাহার করে। ক্ল্যাম্পিং ফোর্স বায়ুসংক্রান্ত সিলিন্ডার দ্বারা 0.5-0.8 MPa এ নিয়ন্ত্রিত চাপ সহ সরবরাহ করা হয়। ডুয়াল-ডিরেকশন ক্ল্যাম্পিং ডিজাইনটি ক্রিমিংয়ের সময় প্রোফাইলকে স্থিতিশীল করতে দুই দিক থেকে বল প্রয়োগ করে।
• মেশিন ফ্রেম:একটি ঢালাই করা ইস্পাত কাঠামো চারটি চলমান মাথা এবং স্থির কেন্দ্রীয় ওয়ার্কটেবলকে সমর্থন করে। ফ্রেমটি ক্রিমিংয়ের সময় উত্পন্ন প্রতিক্রিয়া শক্তিকে প্রতিরোধ করার জন্য এবং সময়ের সাথে সাথে মাথার সারিবদ্ধতা বজায় রাখার জন্য ডিজাইন করা হয়েছে।

অ্যাপ্লিকেশন দৃশ্যকল্প

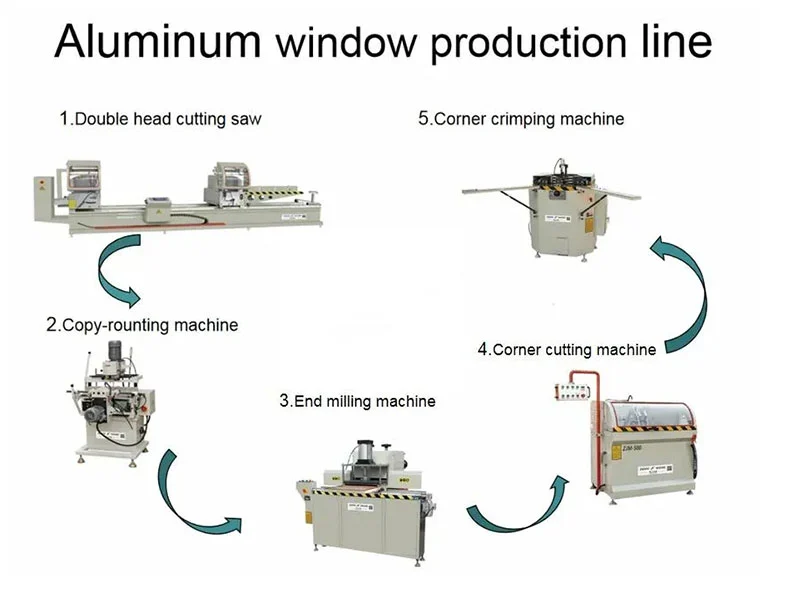

অ্যালুমিনিয়াম উইন্ডো উত্পাদন

কেসমেন্ট, স্লাইডিং, এবং থার্মাল ব্রেক ইনসুলেটেড উইন্ডো ফ্রেমের ক্রাইম্পিং।

অ্যালুমিনিয়াম দরজা উত্পাদন

প্রবেশদ্বার দরজা, বারান্দার দরজা, অগ্নিরোধী অ্যালুমিনিয়াম দরজা, এবং অভ্যন্তরীণ অ্যালুমিনিয়াম দরজা ফ্রেমগুলির কোণ সমাবেশ।

কার্টেন ওয়াল এবং বিল্ডিং প্রোফাইল

90° অ্যালুমিনিয়াম মিলিয়ন, ট্রান্সম এবং সম্মুখের প্রোফাইলের কোণার ক্রিমিং।

উচ্চ ভলিউম উত্পাদন

মাঝারি এবং বড় অ্যালুমিনিয়াম দরজা এবং জানালার কারখানাগুলিতে ব্যবহৃত হয় যেখানে একটি চক্রে চারটি কোণ সম্পূর্ণ করা প্রতি-ফ্রেম প্রক্রিয়াকরণের সময়কে হ্রাস করে এবং উচ্চ দৈনিক আউটপুট সমর্থন করে।

প্রস্তুতকারক এবং ওয়ারেন্টি

Shandong Lebulang Precision Machinery Co., Ltd., Lebulang মেশিন হিসাবে কাজ করছে, 1996 সাল থেকে তার জিনান ফ্যাসিলিটিতে অ্যালুমিনিয়াম এবং PVC জানালা এবং দরজা প্রক্রিয়াকরণের সরঞ্জাম তৈরি করে আসছে। কোম্পানিটি R&D, মেশিনিং, সমাবেশ, টেস্টিং এবং ইন-হাউস বিক্রয় পরিচালনা করে। দCNC ফোর হেড কর্নার ক্রিমিং মেশিনএই ইন্টিগ্রেটেড সিস্টেমের অধীনে নির্মিত এবং CE এবং ISO 9001 সার্টিফিকেশন সহ সরাসরি ফ্যাক্টরি সরবরাহ করা হয়। একটি এক বছরের ওয়ারেন্টি মূল কাঠামো কভার করে। ভিডিও নির্ণয় এবং অপারেশন নির্দেশিকা সহ দূরবর্তী প্রযুক্তিগত সহায়তা অন্তর্ভুক্ত। খুচরা যন্ত্রাংশ যেমন ক্রিম্পিং ছুরি, সীল এবং ফিল্টার উপাদানগুলি মজুদ করা হয় এবং আলাদাভাবে অর্ডার করা যেতে পারে। অন-সাইট ইনস্টলেশন এবং কমিশনিং অতিরিক্ত খরচে ব্যবস্থা করা যেতে পারে।

FAQ

প্রশ্ন 1: CLM4S মানে কি?

A: CNC কর্নার মেশিন 4-হেড সার্ভো। "4" চারটি স্বাধীন ক্রিম্পিং হেডকে বোঝায়।

প্রশ্ন 2: মেশিনটি পরিচালনা করতে পারে সর্বোচ্চ ফ্রেমের আকার কত?

উত্তর: স্ট্যান্ডার্ড কনফিগারেশন 3000 মিমি চওড়া 1800 মিমি উচ্চ পর্যন্ত ফ্রেম পরিচালনা করে। অ-মানক মাপ অর্ডার সময় আলোচনা করা যেতে পারে.

প্রশ্ন 3: নতুন কর্মীদের জন্য মেশিনটি চালানো কি কঠিন?

উত্তর: সঞ্চিত ফ্রেম প্রোগ্রাম সহ একটি টাচস্ক্রিনের মাধ্যমে অপারেশন করা হয়। একটি ইংরেজি-ভাষা ম্যানুয়াল এবং ভিডিও প্রশিক্ষণ প্রদান করা হয়। বেশিরভাগ অপারেটর এক থেকে দুই কার্যদিবসের মধ্যে দৈনিক রুটিন শিখে।

প্রশ্ন 4: কি ধরনের পেমেন্ট এবং ডেলিভারি শর্তাবলী উপলব্ধ?

উত্তর: USD, EUR, এবং GBP সহ প্রধান মুদ্রায় T/T বা L/C দ্বারা অর্থপ্রদান করা যেতে পারে। স্ট্যান্ডার্ড ডেলিভারি শর্তাবলী FOB কিংদাও বা জিনান। চালানের গন্তব্যের উপর নির্ভর করে CFR, CIF এবং EXWও গ্রহণ করা হয়।

প্রশ্ন 5: ক্রিমিং টুলিং কি নির্দিষ্ট প্রোফাইলের জন্য কাস্টমাইজ করা যেতে পারে?

উত্তর: হ্যাঁ, ক্রিমিং ছুরিগুলি গ্রাহকের প্রোফাইল ক্রস-সেকশনের সাথে মেলে মেশিন করা যেতে পারে। সঠিক টুলিং সেট তৈরি করার জন্য অর্ডার প্রক্রিয়া চলাকালীন একটি প্রোফাইল নমুনা বা অঙ্কন প্রয়োজন।
