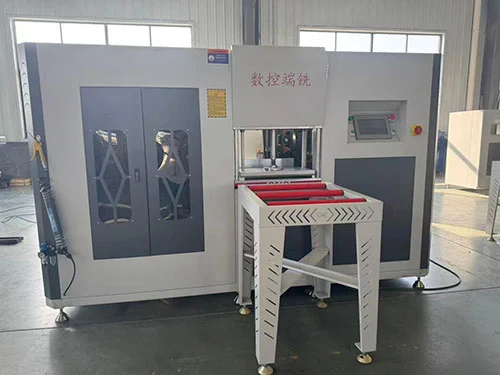

ডুয়াল কাট 4+2 এক্সিস এন্ড মিলার থার্মাল ব্রেক অ্যালুমিনিয়াম উৎপাদন লাইন

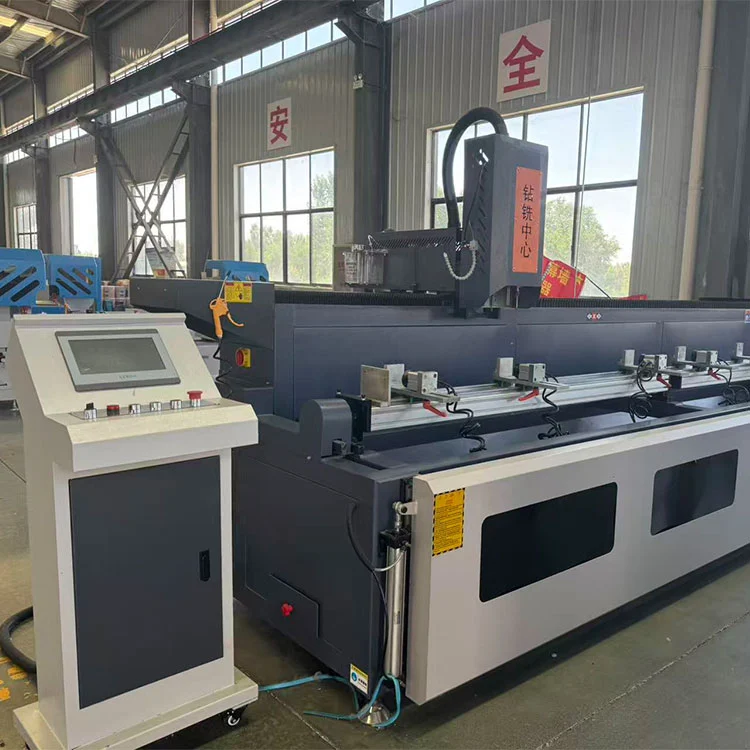

এই ডাবল-কাট 4+2 শ্যাফ্ট এন্ড মিলিং তাপগতভাবে ভাঙা অ্যালুমিনিয়াম প্রোফাইল উত্পাদন লাইনটি চীনের জিনানে তার কারখানায় এলবিএল মেশিন দ্বারা তৈরি করা হয়েছিল। কোম্পানি 1996 সাল থেকে অ্যালুমিনিয়াম খাদ দরজা এবং জানালা সরঞ্জাম উত্পাদন করা হয়েছে, এবং উত্পাদন লাইন কারখানা থেকে সরাসরি বিক্রি হয়. OEM/ODM কনফিগারেশন গ্রহণ করা হয়। এই শেষ মিলারটি থার্মাল ব্রেক প্রোফাইলের উচ্চ-আয়তনের উৎপাদনের জন্য ডিজাইন করা হয়েছে, দুটি স্বাধীন স্পিন্ডেল ব্যবহার করে যা একটি নিষ্ক্রিয় রিটার্ন স্ট্রোক ছাড়াই উভয় দিকে কাটা হয়। একটি 4+2 অক্ষের CNC সিস্টেম স্পিন্ডেলগুলিকে অবস্থান করে এবং স্বয়ংক্রিয়ভাবে 0° এবং 90° এর মধ্যে তাদের অবস্থান পরিবর্তন করে। কাস্ট-আয়রন বেস, রৈখিক গাইড রেল এবং বল-স্ক্রু ড্রাইভগুলি ±0.02 মিমি-এর মধ্যে অবস্থান নির্ভুলতা রাখে এবং প্রি-লোড করা প্রোগ্রামগুলির সাথে একটি 7-ইঞ্চি টাচস্ক্রিন সেটিংস পরিচালনা করে৷

ডুয়াল কাট 4+2 এক্সিস এন্ড মিলার থার্মাল ব্রেক অ্যালুমিনিয়াম উৎপাদন লাইন

• ডুয়াল-কাট সিস্টেম:দুটি স্বাধীন স্পিন্ডল, একটি এগিয়ে এবং একটি বিপরীত, প্রোফাইল বরাবর উভয় দিকে কাটার অনুমতি দেয়। মিলিং চক্রের জন্য একটি নিষ্ক্রিয় রিটার্ন স্ট্রোকের প্রয়োজন হয় না, যা একক-স্পিন্ডল মেশিনের তুলনায় সামগ্রিক চক্রের সময়কে কমিয়ে দেয় যা শুধুমাত্র এক দিকে কাটা হয়।
• 4+2 অক্ষ CNC নিয়ন্ত্রণ:চারটি সার্ভো অক্ষ লিনিয়ার প্রোফাইল ফিডিং এবং পজিশনিং পরিচালনা করে; দুটি অতিরিক্ত ঘূর্ণন অক্ষ স্বয়ংক্রিয়ভাবে 0° এবং 90° এর মধ্যে স্পিন্ডেলগুলিকে পরিবর্তন করে। এই লেআউটটি ম্যানুয়াল টুলিং পরিবর্তন ছাড়াই এন্ড মিলিং, টেনন কাটিং এবং মুলিয়ান, রিইনফোর্সড মুলিয়ন এবং ফ্রেম প্রোফাইলে খাঁজ করার অনুমতি দেয়।
• তাপ বিরতি অ্যালুমিনিয়াম সামঞ্জস্যতা:কাটার জ্যামিতি এবং ক্ল্যাম্পিং বিন্যাসটি থার্মাল ব্রেক প্রোফাইলের জন্য ডিজাইন করা হয়েছে, যেখানে অন্তরক স্ট্রিপটি অবশ্যই অক্ষত থাকতে হবে এবং সমাপ্ত জানালা বা দরজা সমাবেশে ভাল তাপীয় কার্যকারিতার জন্য মিলিত পৃষ্ঠগুলিকে অবশ্যই টাইট জয়েন্ট ফিট দিতে হবে।

ডুয়াল কাট 4+2 এক্সিস এন্ড মিলার থার্মাল ব্রেক অ্যালুমিনিয়াম উৎপাদন লাইন

• নির্ভুলতা এবং স্থিতিশীলতা:মেশিন বেস ঢালাই লোহা, মিলিং সময় স্যাঁতসেঁতে কম্পন ভর প্রদান. পজিশনিং অক্ষগুলিতে লিনিয়ার গাইড রেল এবং বল-স্ক্রু ড্রাইভগুলি ধারাবাহিক অপারেশনের অধীনে ±0.02 মিমি এর মধ্যে পুনরাবৃত্তিযোগ্যতা বজায় রাখে। রাবার-মুখী চোয়াল সহ বায়ুসংক্রান্ত ক্ল্যাম্পগুলি পৃষ্ঠটিকে চিহ্নিত না করেই প্রোফাইলটিকে নিরাপদে ধরে রাখে।

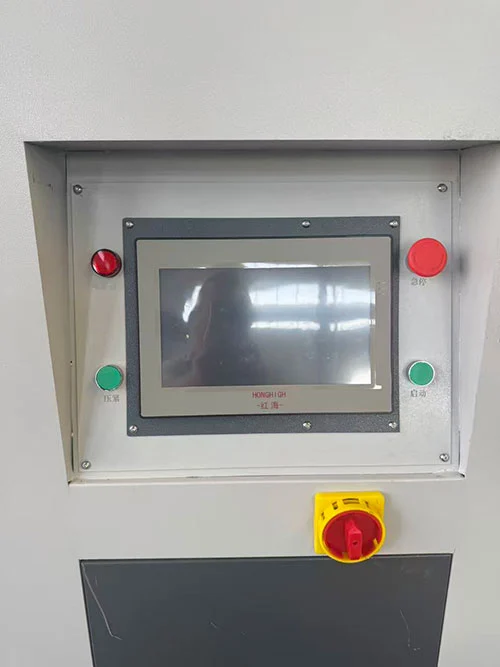

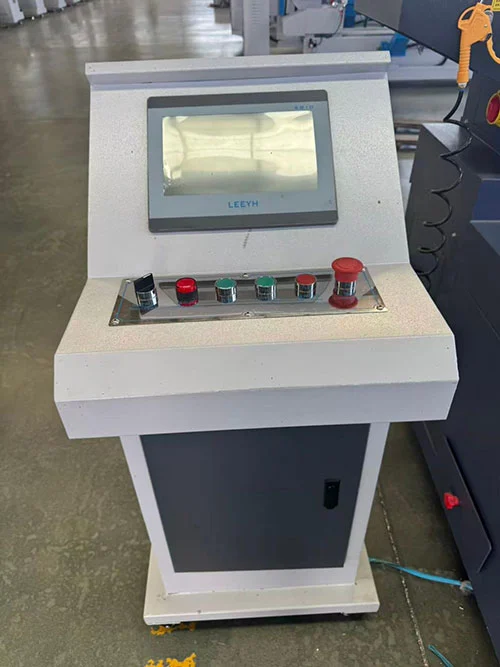

• অপারেশন এবং প্রোগ্রামিং:একটি 7-ইঞ্চি টাচস্ক্রিন ইন্টারফেস (ESTUN বা Schneider CNC সিস্টেম) সাধারণত ব্যবহৃত প্রোফাইল প্রোগ্রামগুলি সঞ্চয় করে। অপারেটর একটি প্রিসেট প্রত্যাহার করতে পারে বা সরাসরি নতুন মাত্রা প্রবেশ করতে পারে। একটি ঐচ্ছিক QR কোড স্ক্যানিং ফাংশন স্বয়ংক্রিয়ভাবে সংশ্লিষ্ট মেশিনিং প্রোগ্রাম লোড করতে পারে, সেটআপের সময় এবং ইনপুট ত্রুটির সম্ভাবনা হ্রাস করে।

ডুয়াল কাট 4+2 অক্ষ এন্ড মিলার থার্মাল ব্রেক অ্যালুমিনিয়াম উত্পাদন লাইন অ্যাপ্লিকেশন

• থার্মাল ব্রেক অ্যালুমিনিয়াম দরজা এবং উইন্ডো mullion / transom শেষ মিলিং
• ফ্রেম এবং স্যাশ প্রোফাইল টেনন এবং খাঁজ প্রক্রিয়াকরণ
• পর্দা প্রাচীর অ্যালুমিনিয়াম প্রোফাইল শেষ মুখ মেশিনিং
• উচ্চ-ভলিউম অ্যালুমিনিয়াম উইন্ডো উত্পাদন লাইন

কিভাবে এটা কাজ করে

দডুয়াল কাট 4+2 এক্সিস এন্ড মিলার থার্মাল ব্রেক অ্যালুমিনিয়াম উৎপাদন লাইনবায়ুসংক্রান্ত clamps মধ্যে একটি তাপ বিরতি অ্যালুমিনিয়াম প্রোফাইল লোড অপারেটর সঙ্গে কাজ করে. 4+2 অক্ষ CNC কন্ট্রোল স্পিন্ডেলগুলিকে উপযুক্ত কোণে (0° বা 90°) অবস্থান করে এবং প্রোফাইলের প্রান্তগুলিকে মিল করার জন্য রৈখিক অক্ষ বরাবর সরে যায়। একটি স্পিন্ডেল ফরোয়ার্ড পাসে কাটে, এবং দ্বিতীয় স্পিন্ডল, বিপরীত দিকে ঘোরে, রিটার্ন পাসে কাটা সম্পূর্ণ করে — অথবা উভয়ই প্রোগ্রামের উপর নির্ভর করে একই সাথে বিভিন্ন মুখ মেশিন করতে পারে। মিলিং গভীরতা, টেনন দৈর্ঘ্য এবং খাঁজের মাত্রা টাচস্ক্রিনের মাধ্যমে সেট করা হয়। ডুয়াল-কাট অ্যাকশনের অর্থ হল স্পিন্ডলগুলি পুরো চক্র জুড়ে নিযুক্ত থাকে এবং ক্ল্যাম্প রিলিজ হয়ে গেলে প্রোফাইলটি পরবর্তী প্রক্রিয়াকরণ পদক্ষেপের জন্য প্রস্তুত।

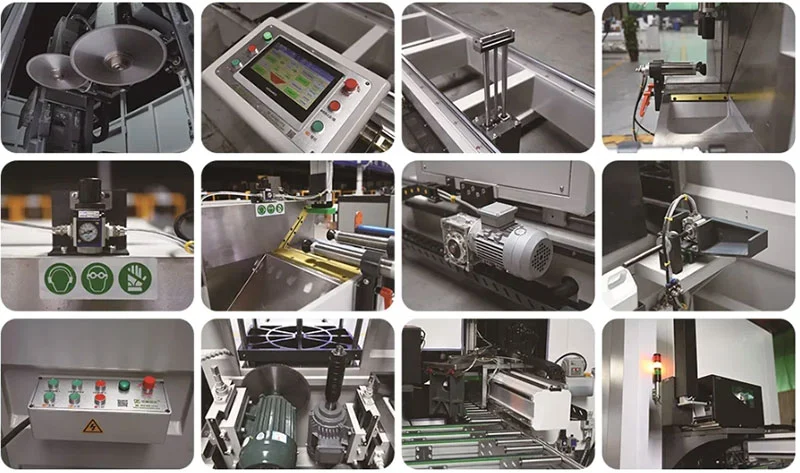

মূল উপাদান

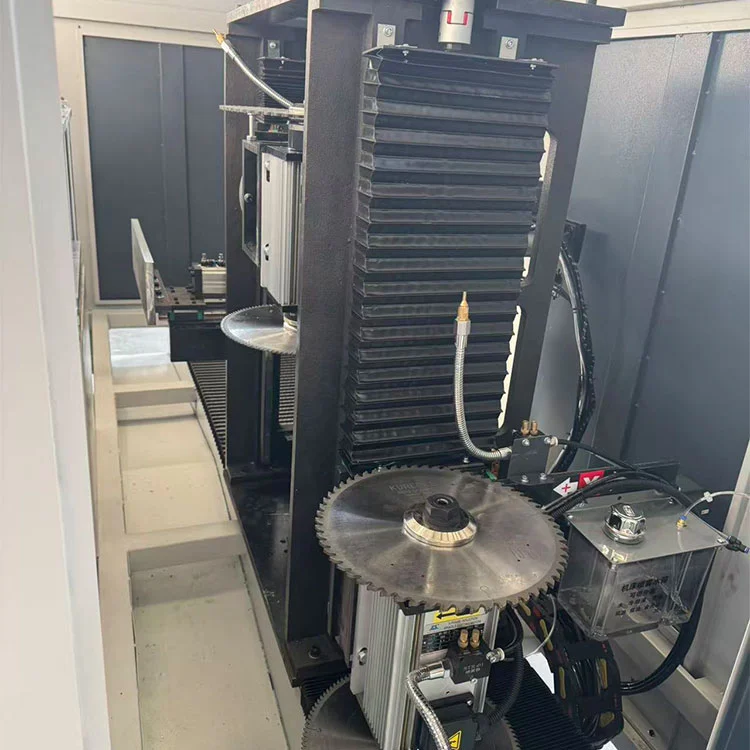

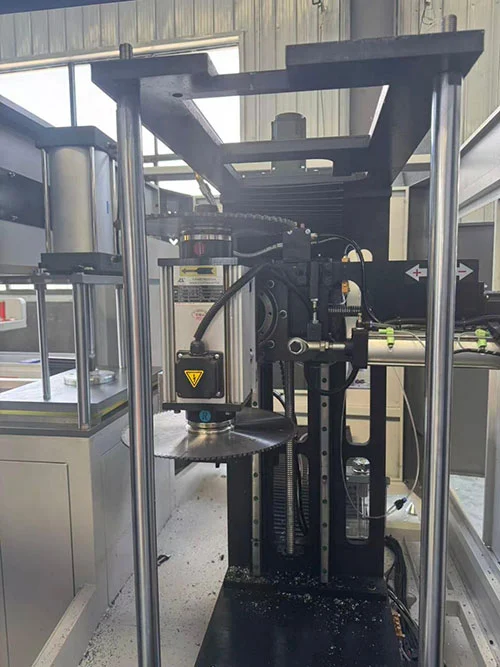

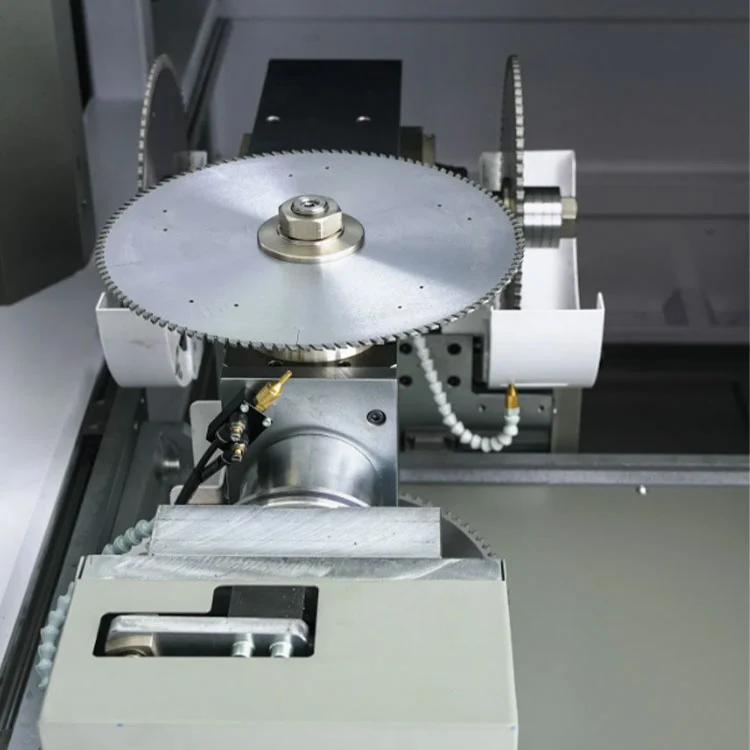

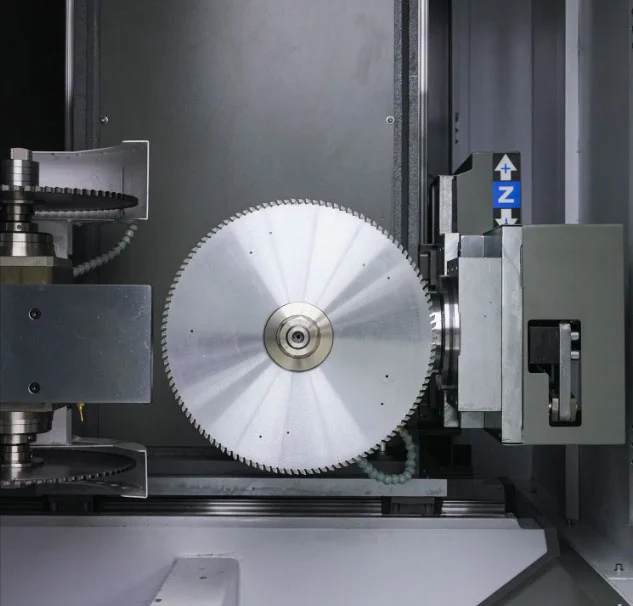

• টুইন টাকু (2×3kW):প্রতিটি স্পিন্ডেল মোটর 2800rpm এ 3kW সরবরাহ করে এবং φ230mm থেকে φ350mm পর্যন্ত মিলিং কাটার গ্রহণ করে। একটি স্পিন্ডেল ঘড়ির কাঁটার দিকে ঘূর্ণনের জন্য কনফিগার করা হয়েছে, অন্যটি ঘড়ির কাঁটার বিপরীতে, পুনরায় অবস্থান না করে দ্বিমুখী কাটিং সক্ষম করে।

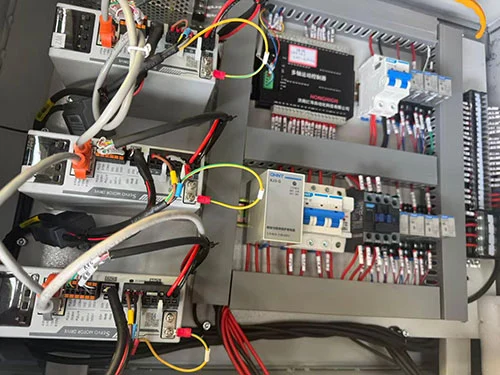

• 4+2 অক্ষ CNC সিস্টেম:CNC কন্ট্রোলার (ESTUN বা Schneider) চারটি লিনিয়ার সার্ভো অক্ষ (প্রোফাইল ফিড এবং টুল পজিশনিং) এবং দুটি ঘূর্ণমান অক্ষ (স্পিন্ডল অ্যাঙ্গেল সুইচিং) সমন্বয় করে। প্রোগ্রামগুলি USB, টাচস্ক্রিন বা ঐচ্ছিক QR কোড স্ক্যানারের মাধ্যমে লোড করা যেতে পারে।
• কাস্ট-লোহা বেস এবং লিনিয়ার গাইড:ভারী ঢালাই-লোহার বিছানা একটি স্থিতিশীল ভিত্তি প্রদান করে। রৈখিক গাইড রেল এবং নির্ভুল বল স্ক্রু ন্যূনতম ব্যাকল্যাশ সহ মসৃণ, সঠিক অক্ষ চলাচল নিশ্চিত করে।
• রাবার সুরক্ষা সহ বায়ুসংক্রান্ত ক্ল্যাম্পিং:ক্ল্যাম্পগুলি মিলিংয়ের সময় প্রোফাইলটিকে সুরক্ষিতভাবে ধরে রাখে। অ্যালুমিনিয়ামের পৃষ্ঠের স্ক্র্যাচ এবং বিকৃতি রোধ করতে যোগাযোগের পৃষ্ঠগুলিতে রাবার প্যাড লাগানো হয়।
• ধুলো নিষ্কাশন পোর্ট:একটি ধুলো নিষ্কাশন সিস্টেমের জন্য একটি সংযোগ বিন্দু ক্রমাগত অপারেশন চলাকালীন অ্যালুমিনিয়াম চিপগুলির কাজ এলাকাকে পরিষ্কার রাখতে সাহায্য করে।

প্রযুক্তিগত বিশেষ উল্লেখ

• পাওয়ার সাপ্লাই: 380V/50Hz/3Ph
• মোট শক্তি: 8.8 কিলোওয়াট (2 × 3 কিলোওয়াট স্পিন্ডেল মোটর + সার্ভো ড্রাইভ)
• স্পিন্ডেল গতি: 2800 আরপিএম
• মিলিং কাটার ব্যাস: φ230--φ350 মিমি (কাস্টমাইজযোগ্য)
• ওয়ার্কিং এয়ার প্রেসার: 0.5--0.8 MPa
• সর্বোচ্চ মিলিং গভীরতা: 80 মিমি
• সর্বাধিক প্রোফাইল আকার: প্রস্থ ≤120 মিমি, উচ্চতা ≤150 মিমি
• মেশিনের মাত্রা: 1700 × 800 × 1500 মিমি
• ওজন: ≈ 450 কেজি

কারখানা এবং বিক্রয়োত্তর

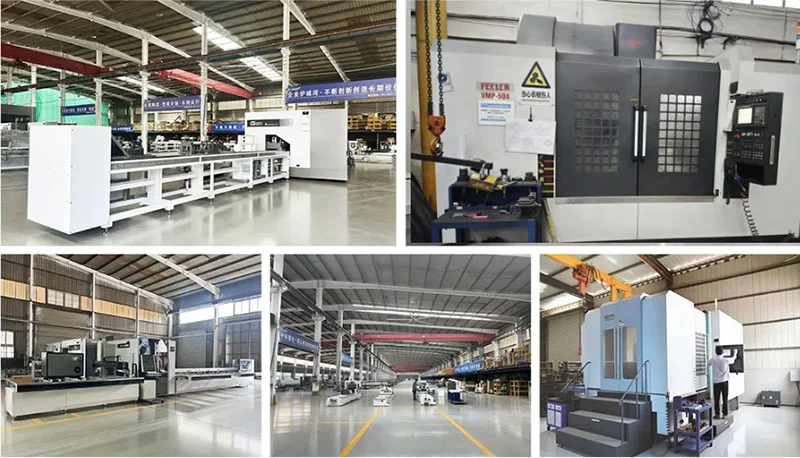

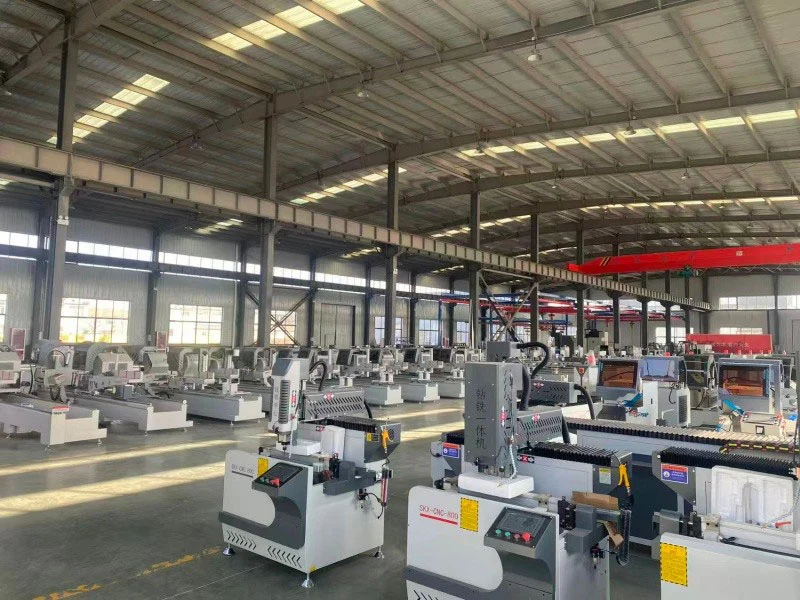

Lebulang মেশিন 1996 সাল থেকে তার জিনান প্রোডাকশন সাইট পরিচালনা করছে, উইন্ডো, দরজা এবং প্রোফাইল প্রসেসিং মেশিন তৈরি করছে। দডুয়াল কাট 4+2 এক্সিস এন্ড মিলার থার্মাল ব্রেক অ্যালুমিনিয়াম উৎপাদন লাইনসিই এবং আইএসও শংসাপত্র সহ কারখানা থেকে সরাসরি জাহাজ। এক বছরের কাঠামোগত ওয়ারেন্টি মানক। দূরবর্তী ইনস্টলেশন ওয়াকথ্রু, প্রশিক্ষণ মিডিয়া, এবং অনলাইন সমর্থন বিনামূল্যে অন্তর্ভুক্ত করা হয়েছে। ভোগ্য জিনিসপত্র - কাটার, চোয়াল, সীল - স্টক রাখা হয়. অন-সাইট কমিশনিং ব্যবস্থা করা যেতে পারে.

FAQ

প্রশ্ন: আপনার সরঞ্জাম কি উইন্ডো/ডোর প্রোফাইল এবং অ্যালুমিনিয়াম পর্দার প্রাচীর প্রোফাইল উভয়ই পরিচালনা করতে পারে?

উঃ হ্যাঁ। আমাদের কারখানা দরজা, জানালা, এবং পর্দা প্রাচীর ফ্যাব্রিকেশনের জন্য বুদ্ধিমান মেশিন উত্পাদন করে। উদাহরণস্বরূপ, G20/G50 ওয়ার্কস্টেশন সম্পূর্ণ-প্রসেস মেশিনিং পরিচালনা করে, যখন আমাদের LBL-ব্র্যান্ড করাত 45° থেকে 135° কোণে প্রোফাইলগুলি কাটে। আমরা আপনার নির্দিষ্ট উত্পাদন প্রয়োজনের উপর ভিত্তি করে সরঞ্জাম সুপারিশ.

প্রশ্নঃ অপারেশন কি জটিল? আমার কি অনেক দক্ষ শ্রমিক দরকার?

উত্তর: আমরা ন্যূনতম প্রশিক্ষণ দিয়ে চালানোর জন্য মেশিনগুলি ডিজাইন করি। CNC সিস্টেম প্রিসেট প্রোগ্রাম সঞ্চয় করে, এবং ইন্টারফেস সহজবোধ্য মেনু ব্যবহার করে। কোন উন্নত প্রোগ্রামিং জ্ঞান প্রয়োজন নেই. আপনার কর্মীদের দ্রুত দক্ষ হতে সাহায্য করার জন্য আমরা বিনামূল্যে প্রশিক্ষণ সামগ্রী, দূরবর্তী নির্দেশিকা এবং ইনস্টলেশন ভিডিও প্রদান করি।

প্রশ্ন: প্রক্রিয়াকরণের সঠিকতা এবং দীর্ঘমেয়াদী স্থিতিশীলতা সম্পর্কে কী?

উত্তর: আমরা কাস্ট-আয়রন মেশিন বডি, লিনিয়ার গাইড রেল এবং সার্ভো মোটর সহ বল-স্ক্রু ড্রাইভ ব্যবহার করি। মূল উপাদানগুলি আন্তর্জাতিকভাবে স্বীকৃত সরবরাহকারীদের কাছ থেকে নেওয়া হয়। ডায়মন্ড-টিপড টুলস এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম কাটিং গুণমান বজায় রাখতে এবং উপাদানের আয়ু বাড়াতে সাহায্য করে, সময়ের সাথে সামঞ্জস্যপূর্ণ নির্ভুলতা সমর্থন করে।

প্রশ্ন: আপনি কি বিক্রয়োত্তর পরিষেবা প্রদান করেন?

উত্তর: আমরা 24-ঘন্টা অনলাইন সহায়তা, এক বছরের ওয়ারেন্টি এবং আজীবন রক্ষণাবেক্ষণ পরিষেবা অফার করি। ভিডিও কলের মাধ্যমে দূরবর্তী সমস্যা সমাধান উপলব্ধ। একটি অন-সাইট ভিজিট প্রয়োজন হলে, আমরা এটি একটি অতিরিক্ত খরচে ব্যবস্থা করতে পারেন. খুচরা যন্ত্রাংশ স্টক রাখা হয় এবং দ্রুত পাঠানো যেতে পারে.
