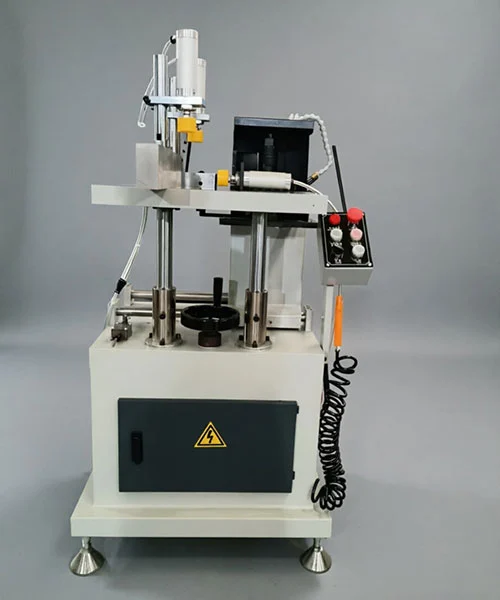

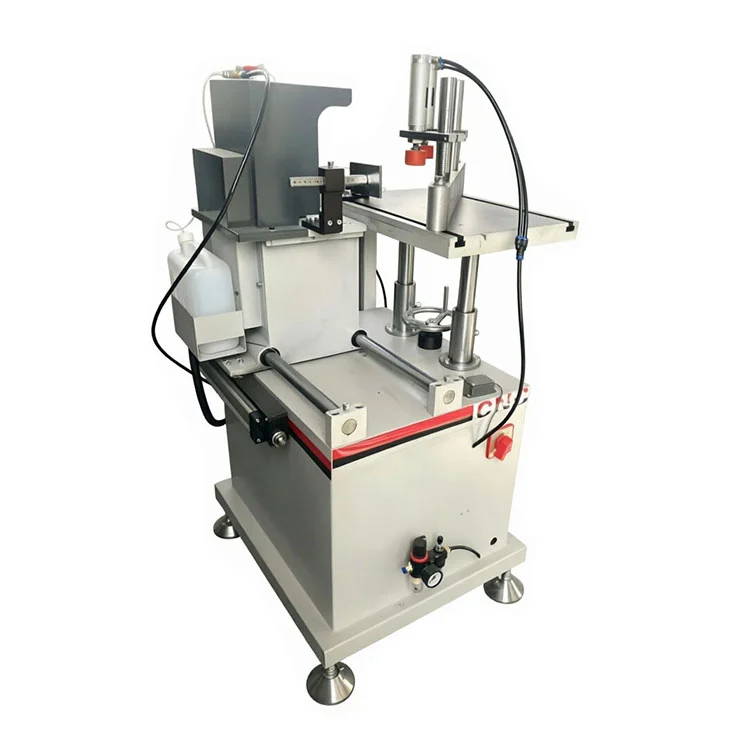

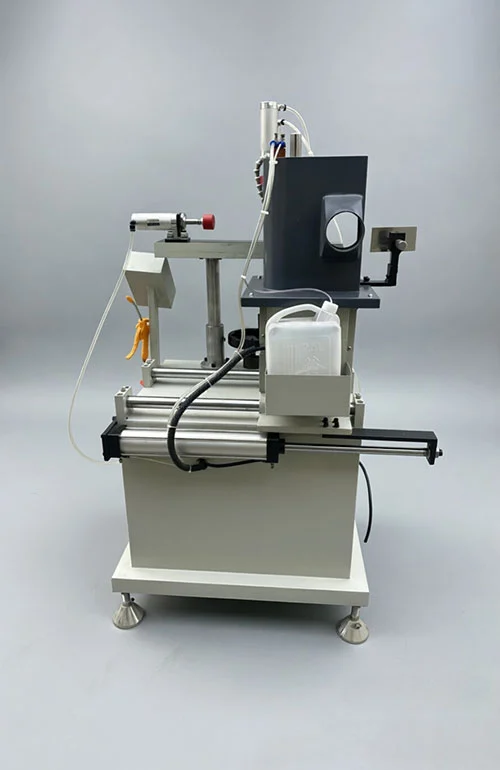

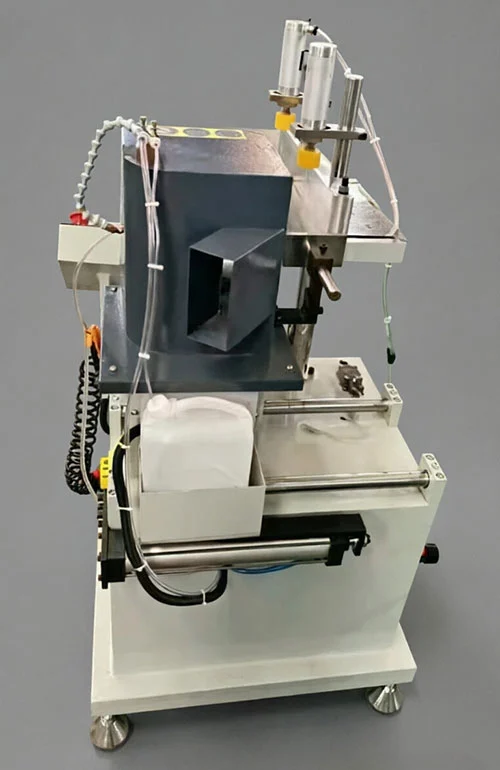

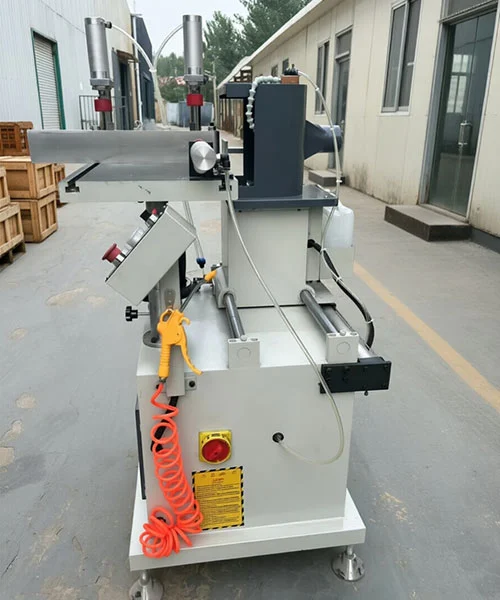

উইন্ডো প্রোফাইলের জন্য পিভিসি এন্ড মিলিং মেশিন

মূল বৈশিষ্ট্য

• প্রোফাইল শেষ আকৃতি:দউইন্ডো প্রোফাইলের জন্য পিভিসি এন্ড মিলিং মেশিনটুলিং পরিবর্তন করে ধাপের মুখ, আয়তক্ষেত্রাকার খাঁজ, টেননস এবং অনুরূপ কাঠামোর ব্যবস্থা করে, যা একটি অনুভূমিক টাকুতে সুরক্ষিত থাকে।
• কৌণিক মিলিং পরিসীমা:ওয়ার্কটেবলে একটি পজিশনিং প্লেট -55° এবং +55° এর মধ্যে সেট করা যেতে পারে, কাস্টম জিগস ছাড়াই প্রোফাইলের প্রান্তে বেভেল কাটগুলি সক্ষম করে৷
• রৈখিক ভারবহন ফিড:টুল ফিড মেকানিজম একটি লিনিয়ার বিয়ারিং মোশন পেয়ারে চলে, যা মিলিং চক্রের সময় কম্পন কম এবং গতি পুনরাবৃত্তিযোগ্য রাখে।
• শেষ পৃষ্ঠ সমাপ্তি:প্রক্রিয়াকৃত প্রান্তগুলি ধারাবাহিকভাবে Ra12.5 μm রুক্ষতায় পৌঁছায়, যা ট্রান্সম এবং ফ্রেম বিভাগের শক্ত সমাবেশের জন্য যথেষ্ট।
• বায়ুসংক্রান্ত ক্ল্যাম্পিং:প্রোফাইল কাটা সময় বায়ু চালিত clamps দ্বারা অনুষ্ঠিত হয়, workpiece অবস্থান বজায় রাখার সময় অপারেটর প্রচেষ্টা হ্রাস.

প্রযুক্তিগত বিশেষ উল্লেখ

আবেদনের সুযোগ

এইউইন্ডো প্রোফাইলের জন্য পিভিসি এন্ড মিলিং মেশিনPVC উইন্ডোজ, অ্যালুমিনিয়াম-প্লাস্টিকের যৌগিক উইন্ডো এবং তাপ-ব্রেক অ্যালুমিনিয়াম উইন্ডো ফ্রেম তৈরিতে ব্যবহৃত হয়। সাধারণ ওয়ার্কপিসগুলির মধ্যে রয়েছে মধ্যম ট্রান্সম, দরজার ফ্রেমের প্রোফাইল এবং অন্যান্য এক্সট্রুড সেকশন যেগুলির জন্য অ্যাসেম্বলির আগে এন্ড-ফেস শেপিং, গ্রুভিং বা টেনন কাটার প্রয়োজন হয়।

মূল উপাদান

• মিলিং টাকু:অনুভূমিক টাকু ধাপ, খাঁজ, এবং টেনন কাজের জন্য বিনিময়যোগ্য কাটার গ্রহণ করে। পরিষ্কার উপাদান অপসারণের জন্য কার্বাইড টুলিংয়ের সাথে মেলে এমন গতিতে চলে।
• রৈখিক ভারবহন গাইড সিস্টেম:ফিড ক্যারেজ সিল করা রৈখিক বিয়ারিংয়ের উপর চলে, যার জন্য শুধুমাত্র পর্যায়ক্রমিক তৈলাক্তকরণ প্রয়োজন এবং সময়ের সাথে সাথে সামঞ্জস্যপূর্ণ কাটা জ্যামিতি বজায় রাখতে সাহায্য করে।
• বায়ুসংক্রান্ত ক্ল্যাম্পিং ইউনিট:ক্ল্যাম্পগুলি 0.5-0.8 MPa বায়ু সরবরাহের সাথে জড়িত। মিলিং চক্রের সময় প্রোফাইল পৃষ্ঠ চিহ্নিত করা এড়াতে চোয়ালের আকার দেওয়া হয়।
• সামঞ্জস্যযোগ্য ওয়ার্কটেবিল:একটি ম্যানুয়ালি সেট করা পজিশনিং প্লেট অপারেটরকে -55° থেকে +55° পর্যন্ত কোণে ডায়াল করতে দেয়, পুনরাবৃত্তি পজিশনিংয়ের জন্য একটি স্কেল সহ।

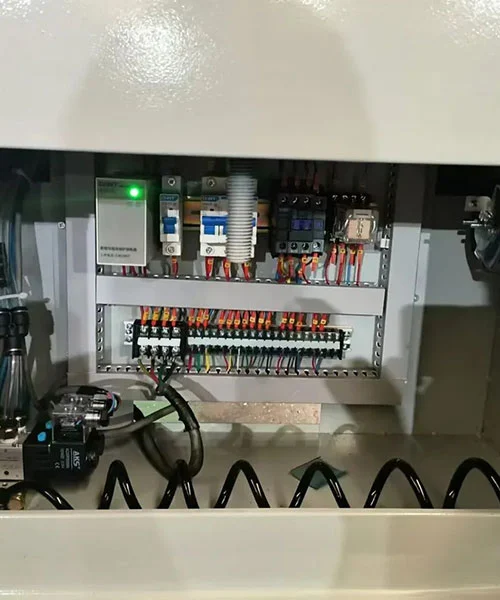

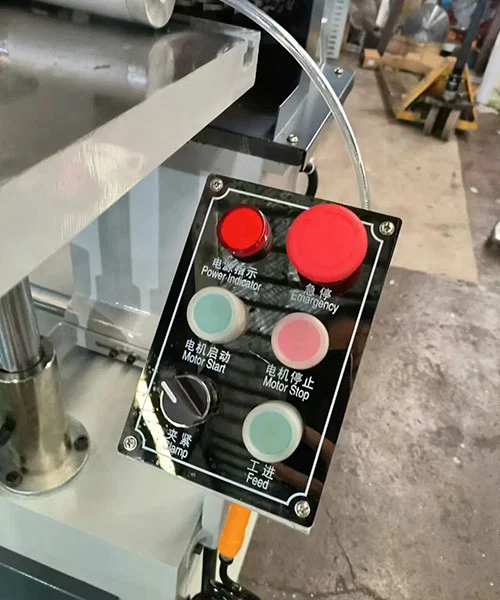

• নিয়ন্ত্রণ সার্কিট:একটি সাধারণ পুশ-বোতাম স্টেশন এবং একটি সুরক্ষা ইন্টারলক ব্যবহার করে যা গার্ড খোলা থাকলে স্পিন্ডল শুরু হতে বাধা দেয়। বৈদ্যুতিক উপাদানগুলি একটি ধুলো-সিলযুক্ত ঘেরে সাজানো হয়।

প্রস্তুতকারক এবং সমর্থন

1996 সালে প্রতিষ্ঠিত একটি কারখানার সাথে, Lebulang মেশিন প্রায় তিন দশক ধরে চীনের জিনানে প্রোফাইল প্রক্রিয়াকরণ সরঞ্জাম তৈরি করছে। দউইন্ডো প্রোফাইলের জন্য পিভিসি এন্ড মিলিং মেশিনকারখানা-সরাসরি সরবরাহ করা হয়, CE এবং ISO সার্টিফিকেশন বহন করে এবং OEM/ODM চুক্তির অধীনে কাস্টমাইজ করা যায়। একটি এক বছরের ওয়ারেন্টি মূল কাঠামোকে কভার করে এবং অতিরিক্ত চার্জ ছাড়াই দূরবর্তী ইনস্টলেশন নির্দেশিকা প্রদান করা হয়।

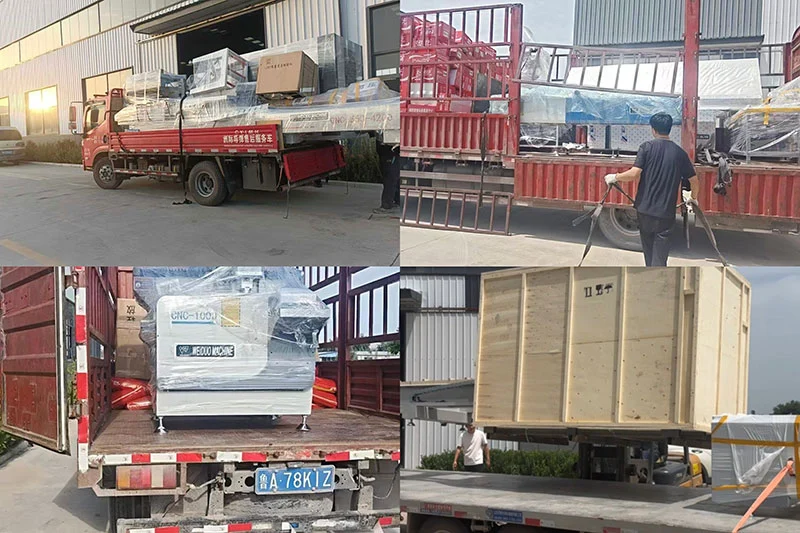

প্যাকেজিং এবং শিপিং

প্রতিটিউইন্ডো প্রোফাইলের জন্য পিভিসি এন্ড মিলিং মেশিনট্রানজিটের সময় চলাচল প্রতিরোধ করার জন্য অভ্যন্তরীণ ব্রেসিং সহ একটি স্ট্যান্ডার্ড এক্সপোর্ট-গ্রেড কাঠের ক্রেটে প্যাক করা হয়। ক্রেটটি আর্দ্রতা-প্রতিরোধী এবং হ্যান্ডলিং নির্দেশাবলী সহ লেবেলযুক্ত। শিপিং শর্তাবলী হল FOB জিনান বা কিংডাও, ডেলিভারি লিড টাইম সাধারণত অর্ডার নিশ্চিতকরণের 15 থেকে 25 কার্যদিবসের মধ্যে। পরীক্ষার রিপোর্ট, প্যাকিং তালিকা এবং সিই শংসাপত্র সহ নথিগুলি প্রেরণের আগে ডিজিটালভাবে পাঠানো হয়।

FAQ

প্রশ্ন 1: উইন্ডো প্রোফাইল প্রক্রিয়ার জন্য পিভিসি এন্ড মিলিং মেশিন কোন প্রোফাইল কাঠামো করতে পারে?

উত্তর: কাটিং টুল পরিবর্তন করে, মেশিন মিলগুলি স্টেপ সারফেস, আয়তক্ষেত্রাকার খাঁজ, টেননস এবং অন্যান্য প্রান্তের বিশদ বিবরণ সাধারণত PVC এবং অ্যালুমিনিয়াম-প্লাস্টিকের যৌগিক ট্রান্সম এবং ফ্রেম প্রোফাইলগুলিতে প্রয়োজনীয়।

প্রশ্ন 2: বেভেল কাটার জন্য কৌণিক সমন্বয় পরিসীমা কী?

উত্তর: ওয়ার্কটেবল পজিশনিং প্লেটটি -55° থেকে 55° পর্যন্ত সামঞ্জস্যযোগ্য, যা অতিরিক্ত ফিক্সচার ছাড়াই এই পরিসরের মধ্যে কোণীয় প্রান্ত কাটা তৈরি করা সম্ভব করে।

প্রশ্ন 3: মিলিংয়ের সময় কীভাবে স্থিতিশীলতা বজায় রাখা হয়?

উত্তর: টুল ফিড মেকানিজম একটি রৈখিক বিয়ারিং মোশন পেয়ার ব্যবহার করে, যা কম্পন কমায় এবং বারবার চক্র জুড়ে মিলিং গভীরতা সামঞ্জস্য রাখতে সাহায্য করে।

প্রশ্ন 4: কি শেষ পৃষ্ঠের রুক্ষতা আশা করা যেতে পারে?

উত্তর: ধারাবাহিকভাবে মেশিন করা প্রান্তগুলি Ra12.5 μm এর রুক্ষতা অর্জন করে, এমন একটি ফিনিস যা জানালা এবং দরজার সমাবেশে টাইট-ফিটিং জয়েন্টগুলিকে অনুমতি দেয়।

প্রশ্ন 5: ওয়ার্কটেবলের মাত্রাগুলি কী কী?

উত্তর: মেশিন ওয়ার্কটেবল 500 × 350 মিমি পরিমাপ করে, স্ট্যান্ডার্ড UPVC এবং অ্যালুমিনিয়াম-প্লাস্টিকের উইন্ডো প্রোফাইলগুলির জন্য স্থিতিশীল সমর্থন প্রদান করে।

প্রশ্ন 6: সর্বোচ্চ মিলিং প্রস্থ কত?

উত্তর: টুলিং সেট 90 মিমি সর্বোচ্চ মিলিং প্রস্থ সমর্থন করে।

প্রশ্ন 7: শক্তি এবং বায়ু সরবরাহের প্রয়োজনীয়তাগুলি কী কী?

উত্তর: মেশিনটি 380V, 50Hz থ্রি-ফেজ পাওয়ারে চলে এবং বায়ুসংক্রান্ত ক্ল্যাম্পিং সিস্টেমের জন্য 0.5 থেকে 0.8 MPa এর কার্যকরী বায়ুচাপ প্রয়োজন।

প্রশ্ন 8: খুচরা যন্ত্রাংশ পাওয়া যায়?

উঃ হ্যাঁ। আমদানি করা কাটার চাকা এবং সেটিং সরঞ্জাম সহ সাধারণ পরিধানের অংশগুলি বিকল্প হিসাবে উপলব্ধ এবং অপারেটর দ্বারা সহজেই প্রতিস্থাপন করা যেতে পারে।
