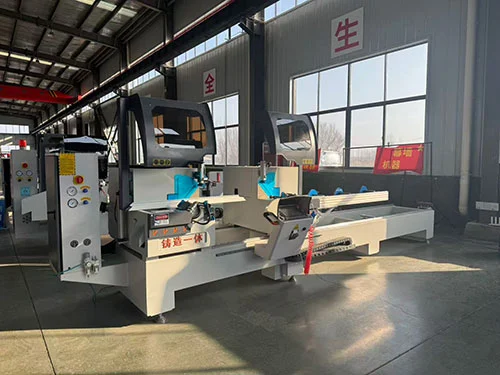

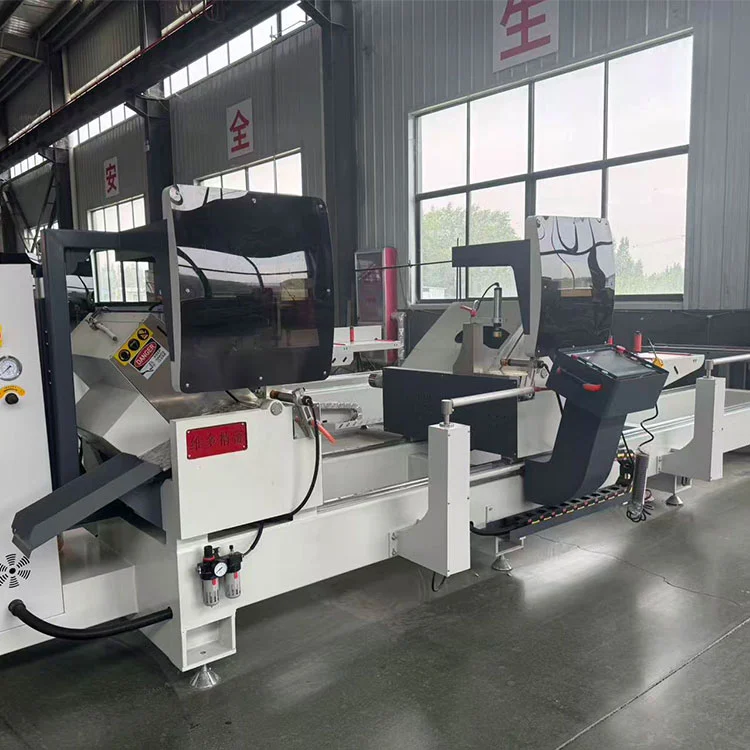

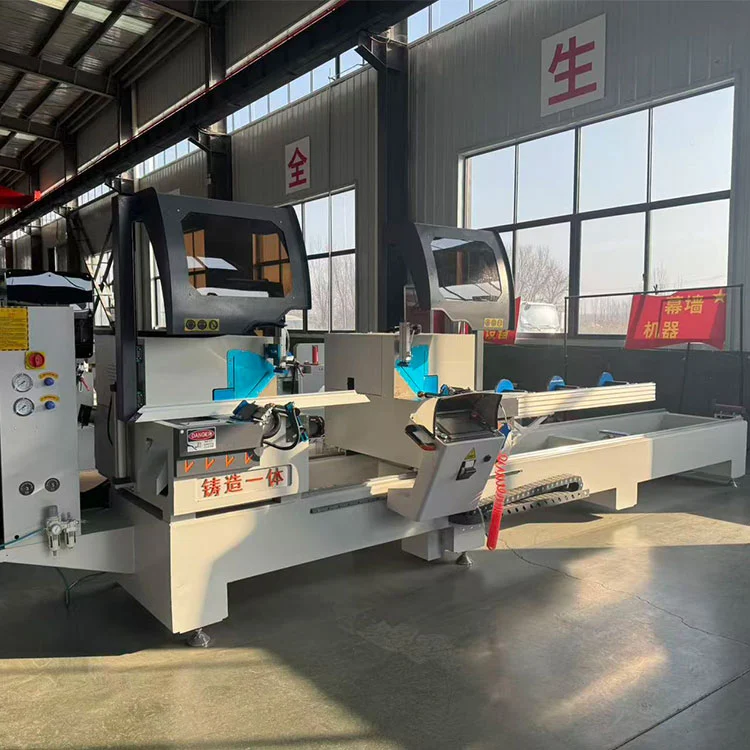

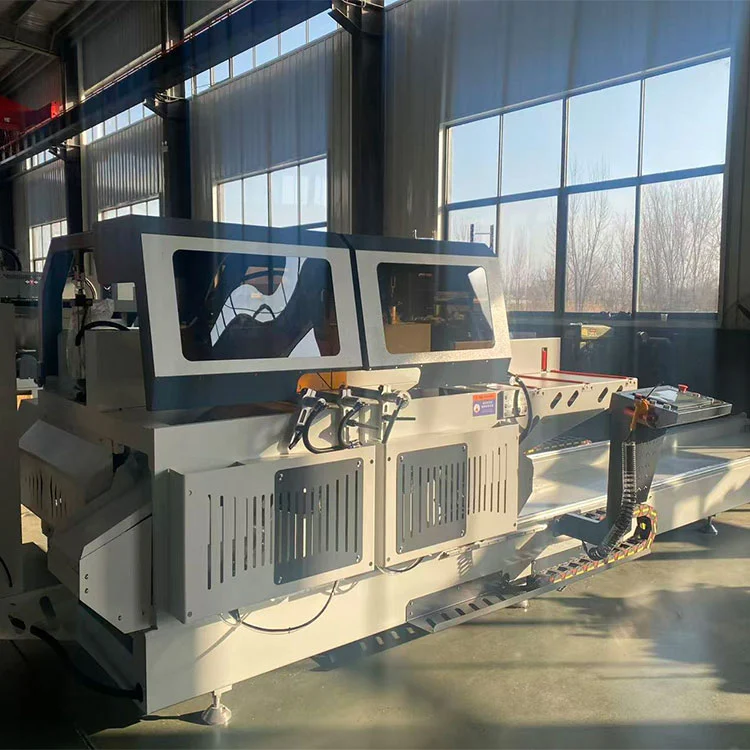

আধা-স্বয়ংক্রিয় ডাবল হেড মিটার দেখেছি অ্যালুমিনিয়াম প্রোফাইল কাটিয়া মেশিন

Shandong Lebulang Precision Machinery Co., Ltd., Lebulang মেশিন ব্র্যান্ডের অধীনে কাজ করছে, 1996 সাল থেকে চীনের জিনানের কারখানায় অ্যালুমিনিয়াম এবং PVC প্রক্রিয়াকরণ সরঞ্জাম তৈরি করছে। এই আধা-স্বয়ংক্রিয় ডাবল-হেড মিটার জানালা, দরজা, পর্দার দেয়াল এবং শিল্পের ফ্রেমের জন্য অ্যালুমিনিয়াম প্রোফাইল কাটছে। এটি 45° থেকে 135° পর্যন্ত অনুভূমিক কাটিং কোণ এবং 45° থেকে 90° পর্যন্ত উল্লম্ব কোণ সহ 350 মিমি চওড়া এবং 150 মিমি উচ্চ পর্যন্ত প্রোফাইল পরিচালনা করে। দুটি 4 কিলোওয়াট মোটর 2800 rpm-এ করাত ব্লেড চালায়, এবং ডান মাথাটি দৈর্ঘ্যের অবস্থানের জন্য র্যাক-এন্ড-পিনিয়ন ট্রান্সমিশন সহ রৈখিক গাইডের উপর চলে। একটি পাঁচ-অক্ষের পূর্ণ-বন্ধ সিএনসি সিস্টেম কোণ এবং দৈর্ঘ্যের অবস্থান নিয়ন্ত্রণ করে, যখন কাটিং ফিডের হার 0 থেকে 3 মি/মিনিট পর্যন্ত ধাপবিহীনভাবে সামঞ্জস্যযোগ্য।

প্রযুক্তিগত পরামিতি

বৈশিষ্ট্য

• বড়-সেকশন প্রোফাইল কাটিং:দআধা-স্বয়ংক্রিয় ডাবল হেড মিটার দেখেছি অ্যালুমিনিয়াম প্রোফাইল কাটিয়া মেশিনবড় অ্যালুমিনিয়াম প্রোফাইলের দ্বি-মাত্রিক যৌগিক কোণ কাটার জন্য ডিজাইন করা হয়েছে। এটি 350 মিমি পর্যন্ত প্রস্থ এবং 150 মিমি পর্যন্ত উচ্চতা পরিচালনা করে, স্ট্যান্ডার্ড পর্দা প্রাচীর এবং শিল্প এক্সট্রুশন মাপকে আচ্ছাদন করে।
• পাঁচ-অক্ষ পূর্ণ-বন্ধ সিএনসি সিস্টেম:কোণ এবং দৈর্ঘ্য পজিশনিং ক্লোজড-লুপ ফিডব্যাক সহ একটি পাঁচ-অক্ষ CNC সিস্টেম দ্বারা নিয়ন্ত্রিত হয়। এটি ±5′ এর মধ্যে কোণ সহনশীলতা বজায় রাখে এবং স্বাভাবিক অপারেটিং অবস্থার অধীনে ±0.2 মিমি এর মধ্যে দৈর্ঘ্য সহনশীলতা পুনরাবৃত্তি করে।
• চলমান করাত হেড ট্রান্সমিশন:ডান কাটিং হেড র্যাক-এন্ড-পিনিয়ন ড্রাইভ সহ একটি রৈখিক গাইড পেয়ারে চলে। এই বিন্যাসটি সম্পূর্ণ 6000 মিমি কাটিং ক্ষমতার উপর সঠিক দৈর্ঘ্যের অবস্থানের জন্য প্রয়োজনীয় অনমনীয়তাকে সমর্থন করে।
• যথার্থ পিভট বিয়ারিং:করাত মাথার ঘূর্ণন ক্রসড নলাকার রোলার বিয়ারিং ব্যবহার করে, যা স্থিতিশীল, কম-ঘর্ষণ কৌণিক আন্দোলন প্রদান করে। এই নকশা মসৃণ কোণ সমন্বয় এবং সেট অবস্থানে নির্ভরযোগ্য লকিং অবদান.
• বর্ধিত রকার আর্ম গঠন:করাত ব্লেডটি একটি শক্তিশালী রকার বাহুতে মাউন্ট করা হয় যা ওয়ার্কটেবলের নীচ থেকে উপরের দিকে দুলতে থাকে। এই কনফিগারেশন প্রোফাইলে একটি মসৃণ, পরিষ্কার কাটা পৃষ্ঠ তৈরি করে এবং সামগ্রিক কাটিয়া স্থায়িত্ব উন্নত করে।
• আন্ডার-টেবিল ব্লেড সুইং:ব্লেড ফিডের দিকটি ওয়ার্কটেবলের নীচের দিক থেকে, যা চক্রের সময় অপারেটরের হাতকে কাটা অঞ্চল থেকে দূরে রাখতে সহায়তা করে।
• ইন্টিগ্রেটেড তৈলাক্তকরণ এবং শীতলকরণ:একটি কুয়াশা তৈলাক্তকরণ এবং কুলিং ডিভাইস করাত ব্লেডের সাহায্যে চলে, সরাসরি ব্লেডের দাঁতে এবং কাটা জায়গায় কাটার তরল প্রয়োগ করে। এটি ব্লেডের পরিষেবা জীবনকে প্রসারিত করতে সাহায্য করে এবং অ্যালুমিনিয়ামের কাট মান উন্নত করে।

কিভাবে এটা কাজ করে

দআধা-স্বয়ংক্রিয় ডাবল হেড মিটার দেখেছি অ্যালুমিনিয়াম প্রোফাইল কাটিয়া মেশিনসিএনসি কন্ট্রোল প্যানেলে অপারেটরের পছন্দসই অনুভূমিক এবং উল্লম্ব কাটিং কোণ, সেইসাথে কাটা দৈর্ঘ্য সেট করে কাজ করে। ডান কাটিং হেড স্বয়ংক্রিয়ভাবে রৈখিক নির্দেশিকা বরাবর প্রোগ্রাম করা অবস্থানে চলে যায়। অ্যালুমিনিয়াম প্রোফাইলগুলি রোলার সমর্থন টেবিলে স্থাপন করা হয় এবং বায়ুসংক্রান্ত ক্ল্যাম্প দ্বারা সুরক্ষিত। উভয় মাথা একযোগে বা স্বাধীনভাবে কাটা যাবে। কাটিং চক্রের সময়, করাত ব্লেডগুলি ওয়ার্কটেবলের নিচ থেকে উপরের দিকে দোলে, 0 এবং 3 মি/মিনিটের মধ্যে নিয়ন্ত্রিত ফিড রেট সহ প্রোফাইলের মধ্য দিয়ে কেটে যায়। কাটার সময় মিস্ট লুব্রিকেশন সিস্টেম সক্রিয় হয়। ব্লেডগুলি প্রত্যাহার করার পরে, ক্ল্যাম্পগুলি ছেড়ে দেওয়া হয় এবং কাটা টুকরোগুলি সরানো হয়। পাঁচ-অক্ষের ক্লোজড-লুপ CNC সিস্টেম ব্যাচ কাটিং জুড়ে নির্ভুলতা বজায় রাখতে অবস্থান নিরীক্ষণ করে এবং সামঞ্জস্য করে।

মূল উপাদান

• স মোটর (২ × ৪ কিলোওয়াট):প্রতিটি কাটিং হেড একটি 4 কিলোওয়াট মোটর দ্বারা চালিত হয় যা 2800 rpm এ স্পিন করা হয়। শক্তি ব্লেড ব্যাস এবং 350 × 150 মিমি কাটিং ক্রস-সেকশন ক্ষমতার সাথে মিলে যায়।
• রৈখিক গাইড এবং র্যাক-এন্ড-পিনিয়ন:চলমান ডান মাথা একটি নির্ভুল রৈখিক গাইডের উপর চড়ে এবং একটি র্যাক-এন্ড-পিনিয়ন ড্রাইভ দ্বারা অবস্থান করা হয়। এই ট্রান্সমিশনটি 6000 মিমি বেডের উপরে দৈর্ঘ্যের অবস্থানের জন্য প্রয়োজনীয় অনমনীয়তা এবং নির্ভুলতা প্রদান করে।
• ক্রসড রোলার বিয়ারিং:কৌণিক সমন্বয়ের জন্য করাত হেড পিভটে ব্যবহৃত হয়। এই বিয়ারিংগুলি ন্যূনতম ব্যাকল্যাশ সহ উচ্চ অনমনীয়তা এবং মসৃণ ঘূর্ণন প্রদান করে।
• পাঁচ-অক্ষ CNC নিয়ামক:অনুভূমিক এবং উল্লম্ব কাটিং কোণ, দৈর্ঘ্যের অবস্থান এবং ফিড রেট পরিচালনা করে। ক্লোজড-লুপ সিস্টেম অবস্থান নির্ভুলতা বজায় রাখতে এনকোডার থেকে প্রতিক্রিয়া ব্যবহার করে।
• কুয়াশা তৈলাক্তকরণ সিস্টেম:একটি অগ্রভাগ সমাবেশ যা করাত ব্লেড দিয়ে চলে, কাটিয়া অঞ্চলে পরমাণুযুক্ত কাটিং তরল সরবরাহ করে। এটি ঘর্ষণ তাপ হ্রাস করে এবং ব্লেডের দাঁতে অ্যালুমিনিয়াম চিপ ঢালাই প্রতিরোধে সহায়তা করে।
• বায়ুসংক্রান্ত ক্ল্যাম্পস:কাটার সময় প্রোফাইলটি অবস্থানে ধরে রাখুন। ক্ল্যাম্পিং চাপ বায়ু নিয়ন্ত্রকের মাধ্যমে সামঞ্জস্যযোগ্য।

অ্যাপ্লিকেশন

দআধা-স্বয়ংক্রিয় ডাবল হেড মিটার দেখেছি অ্যালুমিনিয়াম প্রোফাইল কাটিয়া মেশিনজানালা এবং দরজা উত্পাদন, পর্দা প্রাচীর ফ্যাব্রিকেশন, সৌর প্যানেল ফ্রেম উত্পাদন, এবং সাধারণ শিল্প অ্যালুমিনিয়াম প্রক্রিয়াকরণে অ্যালুমিনিয়াম প্রোফাইল কাটার জন্য ব্যবহৃত হয়। এটি নির্দিষ্ট কাটিয়া ক্ষমতার মধ্যে কঠিন এবং ঠালা এক্সট্রুশন, তাপ বিরতি প্রোফাইল, এবং হালকা অ লৌহঘটিত ধাতু বিভাগ পরিচালনা করে।

প্রস্তুতকারক এবং সমর্থন

শানডং লেবুলাং প্রিসিশন মেশিনারি কোং, লিমিটেড, এলবিএল মেশিন হিসাবে কাজ করে, 1996 সাল থেকে চীনের জিনানে অ্যালুমিনিয়াম প্রক্রিয়াকরণ সরঞ্জাম তৈরি করেছে।আধা-স্বয়ংক্রিয় ডাবল হেড মিটার দেখেছি অ্যালুমিনিয়াম প্রোফাইল কাটিয়া মেশিনসিই এবং আইএসও সার্টিফিকেশন সঙ্গে কারখানা-সরাসরি সরবরাহ করা হয়. একটি এক বছরের ওয়ারেন্টি মূল কাঠামো কভার করে। দূরবর্তী প্রযুক্তিগত সহায়তা, অপারেশন ভিডিও, এবং একটি ইংরেজি ম্যানুয়াল অন্তর্ভুক্ত করা হয়েছে। খুচরা যন্ত্রাংশ প্রেরণের জন্য মজুদ করা হয়. ভোল্টেজ, কাটিয়া দৈর্ঘ্য, এবং ক্ল্যাম্পিং বিকল্পগুলি অর্ডারের সময় কাস্টমাইজ করা যেতে পারে।

FAQ

প্রশ্ন 1: এই করাত কাটতে পারে কি ধরনের প্রোফাইল?

উত্তর: এটি 350 মিমি চওড়া এবং 150 মিমি উচ্চ পর্যন্ত অ্যালুমিনিয়াম প্রোফাইলগুলিকে কাটে, যার মধ্যে সলিড বার, হোলো এক্সট্রুশন এবং থার্মাল ব্রেক প্রোফাইল রয়েছে। এটি হালকা অ লৌহঘটিত ধাতু এবং কিছু পিভিসি প্রোফাইলের জন্যও উপযুক্ত।

প্রশ্ন 2: এটা কি যৌগিক কোণ কাটতে পারে?

উঃ হ্যাঁ। মেশিনটি দ্বি-মাত্রিক যৌগিক কোণ কাটিং সম্পাদন করে, অনুভূমিক কোণটি 45° থেকে 135° এবং উল্লম্ব কোণটি 45° থেকে 90° পর্যন্ত সামঞ্জস্যযোগ্য।

প্রশ্ন 3: কাটিয়া নির্ভুলতা কি?

উত্তর: রিপিট লোকেটিং দৈর্ঘ্য সহনশীলতা হল ±0.2 মিমি, এবং সঠিকভাবে রক্ষণাবেক্ষণ করা ব্লেড সহ স্ট্যান্ডার্ড অপারেটিং অবস্থার অধীনে কাটিং কোণ সহনশীলতা ±5′।

প্রশ্ন 4: ডান মাথা পজিশনিং স্বয়ংক্রিয়?

উঃ হ্যাঁ। ডান মাথা পাঁচ-অক্ষ CNC সিস্টেমের মাধ্যমে প্রোগ্রাম করা অবস্থানে রৈখিক গাইড বরাবর স্বয়ংক্রিয়ভাবে সরে যায়। অপারেটর নিয়ন্ত্রণ প্যানেলে পছন্দসই দৈর্ঘ্য প্রবেশ করে।

প্রশ্ন 5: সর্বনিম্ন অর্ডার পরিমাণ এবং বিতরণ সময় কি?

উত্তর: সর্বনিম্ন অর্ডার পরিমাণ এক সেট। স্ট্যান্ডার্ড ডেলিভারি সময় সাধারণত আমানত প্রাপ্তির পরে 15-25 কার্যদিবস হয়, বর্তমান উৎপাদন সময়সূচীর উপর নির্ভর করে।
