800mm CNC কার্টেন ওয়াল এন্ড মিলিং মেশিন

Shandong Lebulang Precision Machinery Co., Ltd., Lebulang মেশিন ব্র্যান্ডের অধীনে কাজ করছে, 1996 সাল থেকে চীনের জিনান কারখানায় অ্যালুমিনিয়াম প্রক্রিয়াকরণের সরঞ্জাম তৈরি করছে। এই 3-অক্ষ সার্ভো CNC এন্ড মিলার অ্যালুমিনিয়ামের পর্দার প্রাচীর এবং সম্মুখের প্রোফাইল, দরজা এবং জানালার ফ্রেম, এবং এক্সট্রুরাল প্রসেস করে। এটিতে একটি 800 মিমি এক্স-অক্ষ ভ্রমণ, 0° থেকে 90° পর্যন্ত স্বয়ংক্রিয় স্পিন্ডল ঘূর্ণন, একটি ভারী-শুল্ক ঢালাই লোহার ভিত্তি এবং ব্যাচ উত্পাদনের জন্য মাল্টি-প্রোফাইল ক্ল্যাম্পিং বৈশিষ্ট্য রয়েছে। ব্যবহারকারী-বান্ধব HMI সহ একটি SYNTEC শিল্প CNC সিস্টেম দ্রুত সেটআপের জন্য USB CAD আমদানি এবং প্রি-লোড করা প্রোফাইল লাইব্রেরি সমর্থন করে।

• 800 মিমি এক্স-অক্ষ ভ্রমণ:দ800mm CNC কার্টেন ওয়াল এন্ড মিলিং মেশিনX অক্ষ বরাবর 800 মিমি কাজের দৈর্ঘ্য প্রদান করে, একটি একক সেটআপে বড় পর্দার প্রাচীর এবং সম্মুখের প্রোফাইলগুলিকে মিটমাট করে।
• 3-অক্ষ CNC সার্ভো নিয়ন্ত্রণ:X, Y, এবং Z অক্ষগুলি যথার্থ বল স্ক্রুগুলির সাথে মিলিত সার্ভো মোটর দ্বারা চালিত হয়। পজিশনিং নির্ভুলতা ±0.02 মিমিতে নির্দিষ্ট করা হয়েছে, যা উৎপাদন ব্যাচ জুড়ে সামঞ্জস্যপূর্ণ টেনন এবং খাঁজের মাত্রা সমর্থন করে।
• ভারী-শুল্ক ঢালাই লোহার ভিত্তি:মেশিনের বিছানা ঢালাই লোহা, কম্পন স্যাঁতসেঁতে এবং উচ্চ-গতির মিলিংয়ের সময় স্থিতিশীলতা বজায় রাখার জন্য ডিজাইন করা হয়েছে। এটি মসৃণ, বুর-মুক্ত শেষ মুখ এবং দীর্ঘ টুল লাইফের জন্য অবদান রাখে।
• স্বয়ংক্রিয় 0° থেকে 90° টাকু ঘূর্ণন:মিলিং স্পিন্ডল প্রোগ্রাম নিয়ন্ত্রণে 0° (অনুভূমিক) থেকে 90° (উল্লম্ব) পর্যন্ত ঘোরাতে পারে। অনুভূমিক এবং উল্লম্ব প্রোফাইল প্রান্তগুলি ওয়ার্কপিসের ম্যানুয়াল রিপজিশনিং বা টুলিং ছাড়াই একটি ক্ল্যাম্পিংয়ে মেশিন করা যেতে পারে।
• মাল্টি-প্রোফাইল ক্ল্যাম্পিং:ক্ল্যাম্পিং ফিক্সচারটি একই সাথে 3 থেকে 5টি প্রোফাইল সুরক্ষিত করতে পারে, একটি একক চক্রে অভিন্ন এন্ড-মিলিং অপারেশনগুলির ব্যাচ প্রক্রিয়াকরণের অনুমতি দেয়।
• SYNTEC শিল্প CNC সিস্টেম:কন্ট্রোল ইউনিটে একটি রঙের HMI, CAD ফাইল আমদানির জন্য USB পোর্ট এবং সাধারণ টেনন এবং নচ জ্যামিতি সহ প্রি-লোড করা প্রোফাইল লাইব্রেরি অন্তর্ভুক্ত রয়েছে। অপারেটররা প্রোগ্রাম নির্বাচন করে, প্রোফাইল লোড করে এবং G-কোড না লিখেই চক্র শুরু করে।

800mm CNC কার্টেন ওয়াল এন্ড মিলিং মেশিন

কিভাবে এটা কাজ করে

দ800mm CNC কার্টেন ওয়াল এন্ড মিলিং মেশিনবায়ুসংক্রান্ত ক্ল্যাম্পিং ফিক্সচারে পাঁচটি অ্যালুমিনিয়াম প্রোফাইল পর্যন্ত অপারেটর লোড করার সাথে কাজ করে। SYNTEC কন্ট্রোলার থেকে মেশিনিং প্রোগ্রাম নির্বাচন করার পর — হয় প্রি-লোড করা লাইব্রেরি থেকে অথবা একটি CAD-আমদানি করা ফাইল থেকে — চক্র শুরু হয়। সার্ভো-চালিত X, Y, এবং Z অক্ষগুলি মিলিং কাটারটিকে প্রথম প্রোফাইলের শেষে অবস্থান করে। টাকুটি ওয়ার্কপিসগুলিকে ক্ল্যাম্পিং ছাড়াই অনুভূমিক এবং উল্লম্ব উভয় পৃষ্ঠায় মেশিনে 0° এবং 90° এর মধ্যে স্বয়ংক্রিয়ভাবে ঘোরাতে পারে। 2800 rpm এ চলমান একটি Φ350 মিমি কার্বাইড মিলিং কাটার টেনন, খাঁজ এবং খাঁজ তৈরির জন্য উপাদান সরিয়ে দেয়। সর্বাধিক টেনন গভীরতা 100 মিমি, এবং সর্বাধিক প্রোফাইল ক্রস-সেকশনটি 330 মিমি প্রশস্ত এবং 180 মিমি উচ্চ। এক প্রান্তে প্রোগ্রাম করা ক্রম সম্পূর্ণ করার পরে, অক্ষগুলি পরবর্তী ওয়ার্কপিসে স্থানান্তরিত হয়। ব্যাচের সমস্ত প্রোফাইল শেষ হয়ে গেলে, ক্ল্যাম্পগুলি ছেড়ে দেয় এবং অপারেটর মেশিনযুক্ত অংশগুলি সরিয়ে দেয়।

মূল উপাদান

• ঢালাই লোহা মেশিন বিছানা:রৈখিক গাইড রেল এবং চলন্ত অক্ষের জন্য একটি অনমনীয়, কম্পন-স্যাঁতসেঁতে ভিত্তি প্রদান করে। ঢালাইয়ের ভর ভারী মিলিং পাসের সময় কাটার স্থিতিশীলতা বজায় রাখতে সহায়তা করে।
• সার্ভো মোটর এবং বল স্ক্রু (X/Y/Z):নির্ভুল-গ্রাউন্ড বল স্ক্রু সহ এসি সার্ভো ড্রাইভগুলি 800 মিমি X-অক্ষ ভ্রমণ, 330 মিমি প্রস্থ ক্ষমতা এবং 180 মিমি উচ্চতা ধারণক্ষমতা জুড়ে ±0.02 মিমি অবস্থান নির্ভুলতা প্রদান করে।

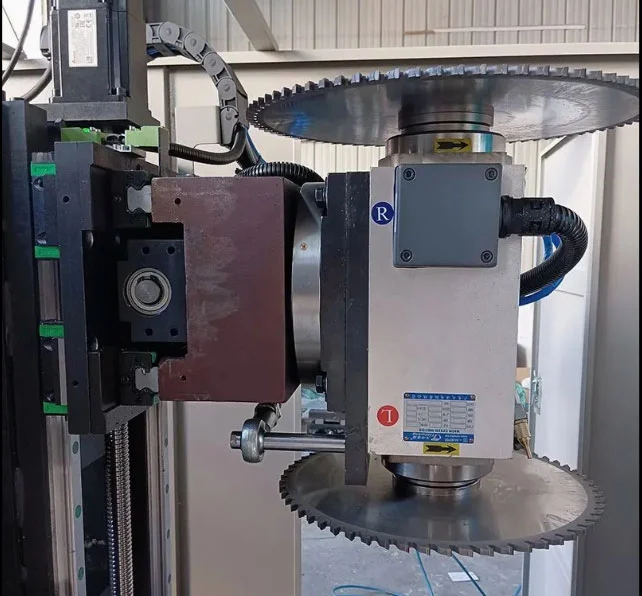

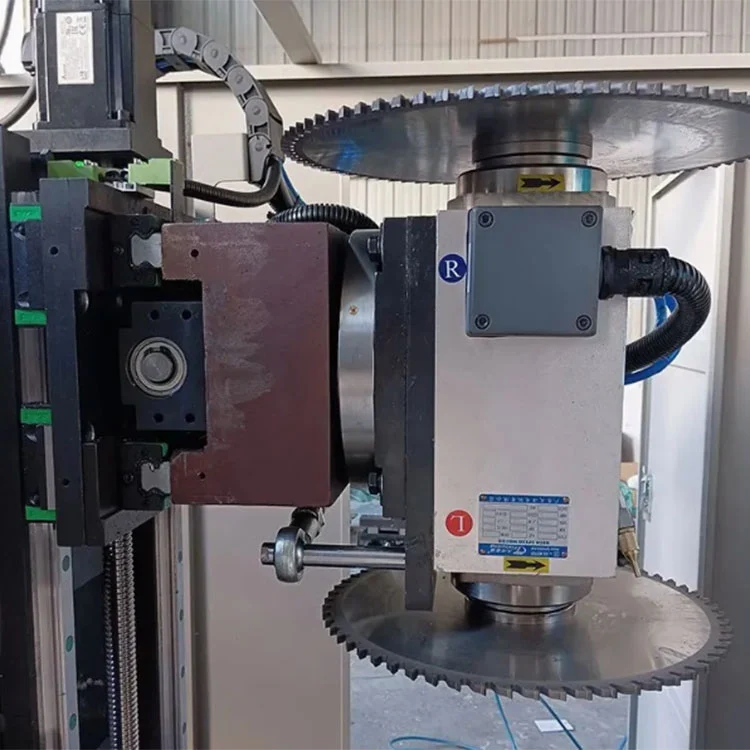

• ঘূর্ণায়মান টাকু সমাবেশ:একটি 3 kW মোটর 2800 rpm এ Φ350 মিমি মিলিং কাটার চালায়। স্পিন্ডেল হাউজিং অনুভূমিক এবং উল্লম্ব শেষ মিলিংয়ের মধ্যে স্বয়ংক্রিয় পরিবর্তনের জন্য সার্ভো নিয়ন্ত্রণে 0° থেকে 90° পর্যন্ত ঘোরে।

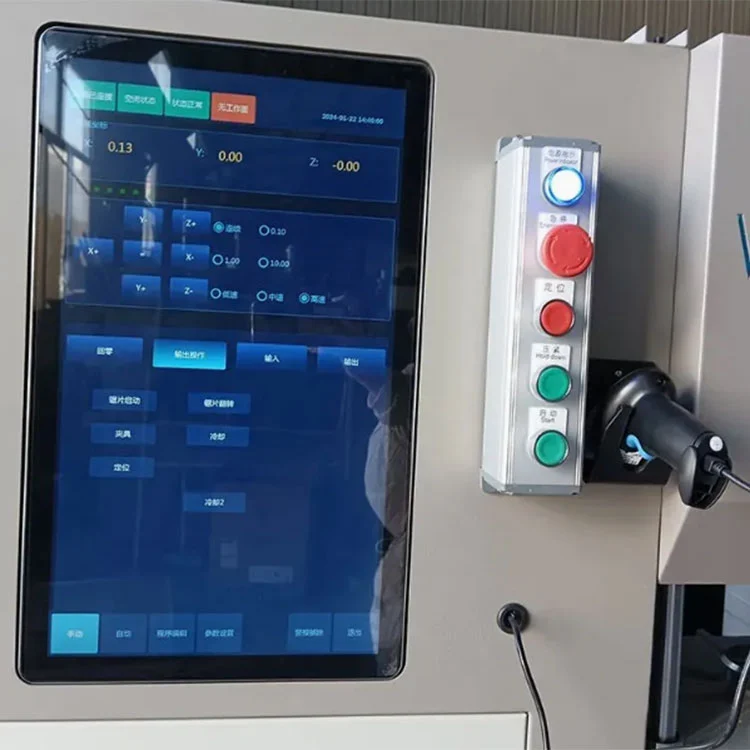

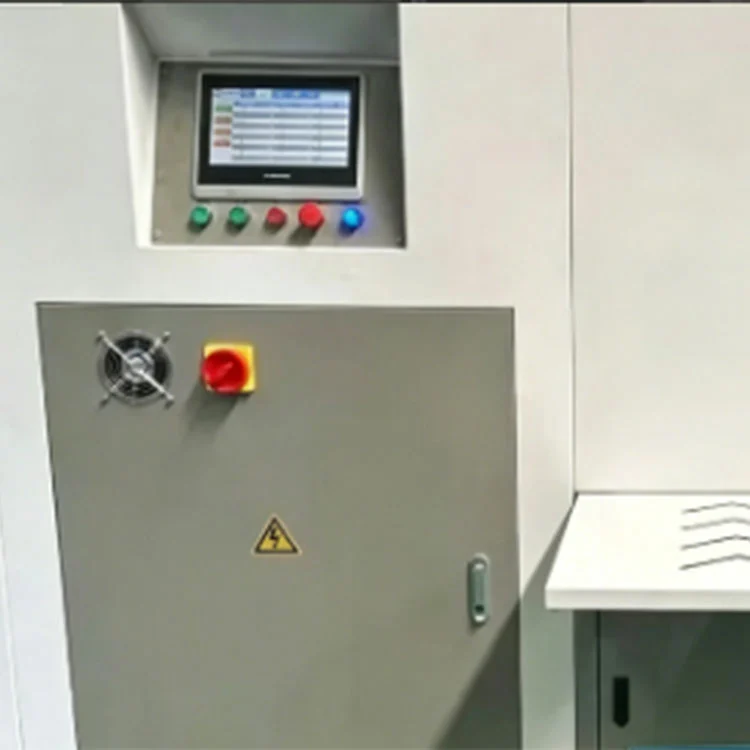

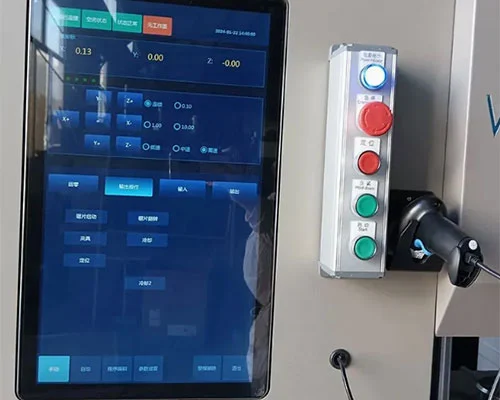

• SYNTEC CNC কন্ট্রোলার:একটি রঙিন টাচস্ক্রিন HMI সহ শিল্প-গ্রেড CNC সিস্টেম। প্রোফাইল লাইব্রেরি সঞ্চয় করে, USB এর মাধ্যমে CAD অঙ্কন আমদানি করে এবং অক্ষের গতি, টাকু ঘূর্ণন এবং ক্ল্যাম্পিং সিকোয়েন্স পরিচালনা করে।

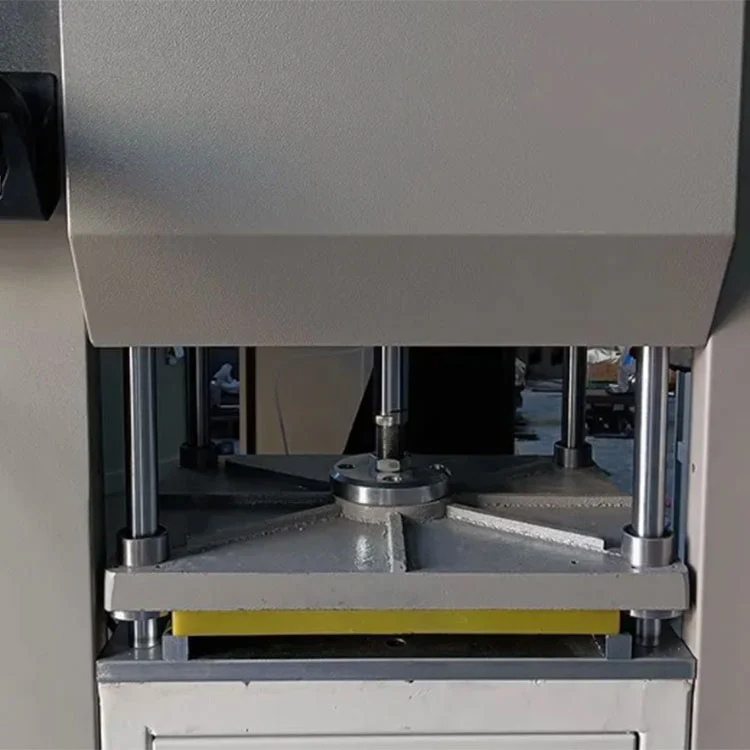

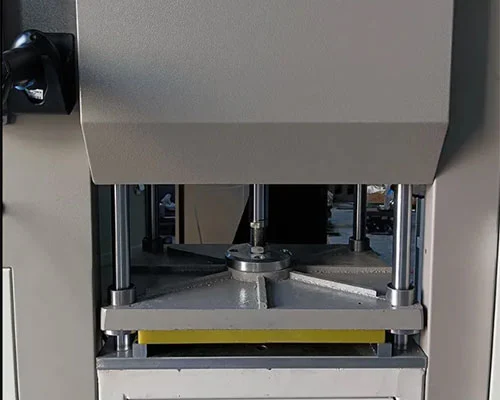

• বায়ুসংক্রান্ত মাল্টি-প্রোফাইল বাতা:একই সাথে 3 থেকে 5টি প্রোফাইল ধারণ করে। ক্ল্যাম্পিং ফোর্স 0.5 এবং 0.8 MPa এর মধ্যে বায়ু চাপ সরবরাহ দ্বারা নিয়ন্ত্রিত হয়। বিভিন্ন প্রোফাইল ক্রস-সেকশনের জন্য চোয়াল সন্নিবেশ পরিবর্তন করা যেতে পারে।
• নিরাপত্তা ঘের:রক্ষীরা অপারেশন চলাকালীন মিলিং জোনকে কভার করে। একটি জরুরী স্টপ সার্কিট সক্রিয় করা হলে সমস্ত অক্ষ এবং টাকু ঘূর্ণন বন্ধ করে দেয়।

অ্যাপ্লিকেশন

দ800mm CNC কার্টেন ওয়াল এন্ড মিলিং মেশিনএর জন্য ব্যবহৃত হয়:

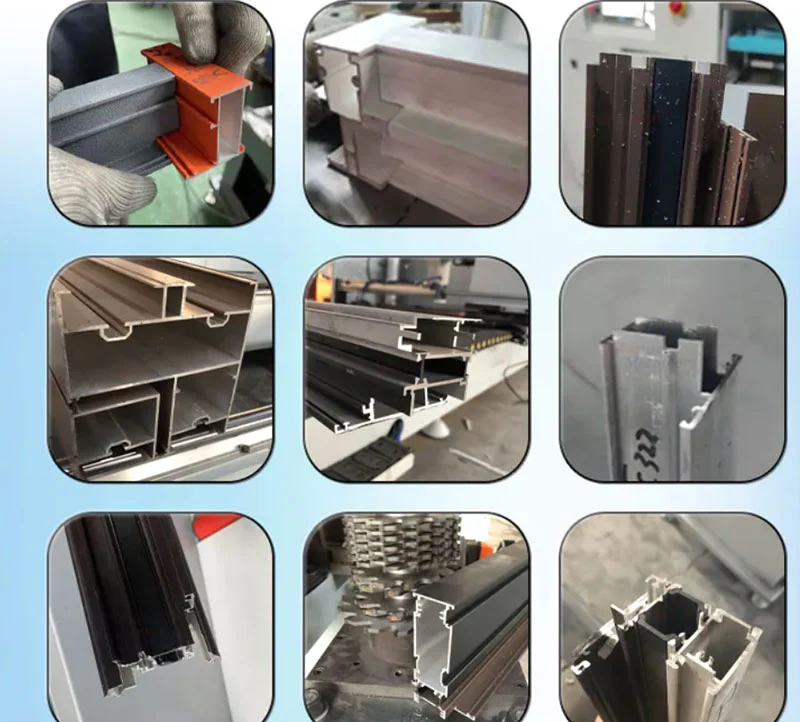

• অ্যালুমিনিয়াম পর্দা প্রাচীর এবং সম্মুখ প্রোফাইল শেষ মিলিং.

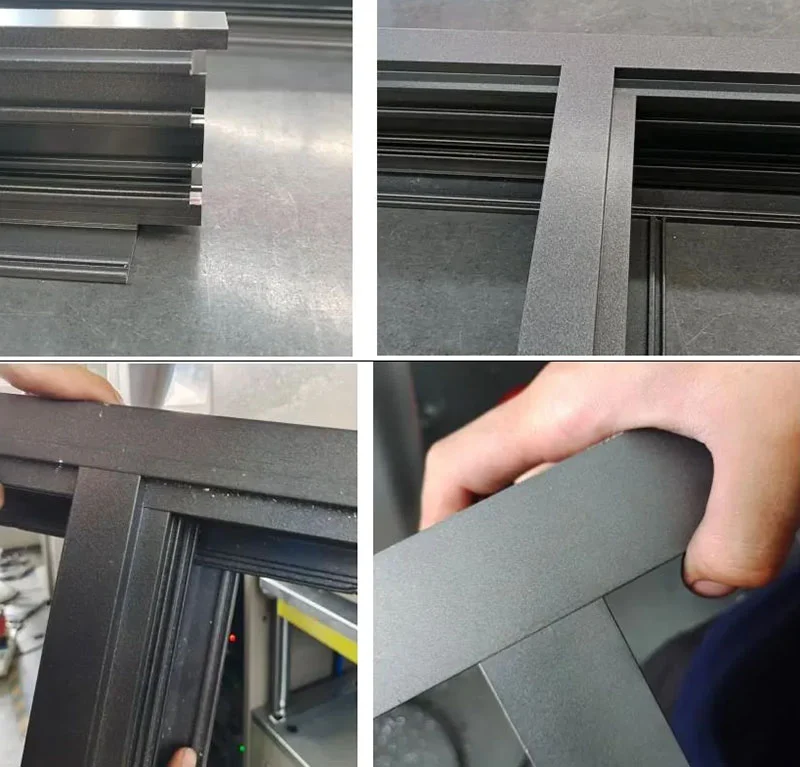

• দরজা এবং জানালার ফ্রেম মুলিয়ন এবং ট্রান্সম টেনন প্রক্রিয়াকরণ।
• আর্কিটেকচারাল অ্যালুমিনিয়াম প্রোফাইল খাঁজ এবং খাঁজ কাটা।

প্যাকেজিং এবং শিপিং

1. আর্দ্রতা থেকে রক্ষা করার জন্য মেশিনের সম্পূর্ণ ফিল্ম মোড়ানো।
2. সব কোণে এবং protruding অংশ এন্টি সংঘর্ষ প্রান্ত প্যাডিং.
3. নিরাপদ পরিবহনের জন্য ফিউমিগেশন-মুক্ত প্লাইউড ক্রেট এবং স্টিলের স্ট্র্যাপিং সহ প্যালেট।

প্রস্তুতকারক এবং ওয়ারেন্টি

• প্রতিষ্ঠিত প্রস্তুতকারক:Shandong Lebulang Precision Machinery Co., Ltd. 1996 সাল থেকে চীনের জিনানে অ্যালুমিনিয়াম এবং পিভিসি প্রসেসিং সরঞ্জাম তৈরি করছে।800mm CNC কার্টেন ওয়াল এন্ড মিলিং মেশিনCE এবং ISO 9001 সার্টিফিকেশন সহ সরাসরি কারখানা সরবরাহ করা হয়।
• ওয়্যারেন্টি এবং সমর্থন:একটি এক বছরের ওয়ারেন্টি উত্পাদন ত্রুটিগুলির বিরুদ্ধে মূল কাঠামোকে কভার করে। দূরবর্তী প্রযুক্তিগত সহায়তা, অপারেশন ভিডিও, এবং একটি ইংরেজি ম্যানুয়াল কোন অতিরিক্ত খরচ ছাড়া প্রদান করা হয়.
• খুচরা যন্ত্রাংশ:সাধারণত প্রতিস্থাপিত আইটেম যেমন মিলিং কাটার, ক্ল্যাম্প চোয়াল এবং সীলগুলি মজুদ করা হয় এবং নিয়মিত মালবাহী চালানের সাথে প্রেরণ করা যেতে পারে।
• কাস্টমাইজেশন:OEM এবং ODM কনফিগারেশন গ্রহণ করা হয়. ভোল্টেজ, এক্স-অক্ষ ভ্রমণ, এবং টাকু স্পেসিফিকেশন গ্রাহকের প্রয়োজনীয়তা অনুসারে তৈরি করা যেতে পারে।

FAQ

প্রশ্ন 1: এই মেশিনটি কোন প্রোফাইলগুলি প্রক্রিয়া করতে পারে?

উত্তর: এটি অ্যালুমিনিয়াম পর্দার প্রাচীর প্রোফাইল, সম্মুখের এক্সট্রুশন এবং দরজা এবং জানালার ফ্রেম বিভাগের জন্য ডিজাইন করা হয়েছে। সর্বাধিক প্রসেসিং ক্রস-সেকশনটি 330 মিমি চওড়া বাই 180 মিমি উচ্চ, একটি টেনন গভীরতা 100 মিমি পর্যন্ত।

প্রশ্ন 2: কিভাবে স্বয়ংক্রিয় টাকু ঘূর্ণন কাজ করে?

উত্তর: টাকুটি সার্ভো নিয়ন্ত্রণে 0° (অনুভূমিক) থেকে 90° (উল্লম্ব) পর্যন্ত ঘোরে। এটি মেশিনটিকে অনুভূমিক এবং উল্লম্ব উভয় প্রোফাইলের শেষ একটি ক্ল্যাম্পিংয়ে মিল করতে দেয়, অপারেটরকে ওয়ার্কপিসটি পুনরায় স্থাপন করতে বা ম্যানুয়ালি টুলিং পরিবর্তন করতে হবে না।

প্রশ্ন 3: একবারে কতগুলি প্রোফাইল মেশিন করা যেতে পারে?

উত্তর: প্রোফাইল ক্রস-সেকশনের উপর নির্ভর করে বায়ুসংক্রান্ত ক্ল্যাম্পিং ফিক্সচার এক সাথে 3 থেকে 5টি প্রোফাইল ধরে রাখতে পারে। সমস্ত ক্ল্যাম্পড প্রোফাইল একই চক্রে মেশিন করা হয়।

প্রশ্ন 4: প্রোগ্রামিং কি কঠিন?

উত্তর: SYNTEC কন্ট্রোলারে সাধারণ টেনন এবং খাঁজ জ্যামিতি সহ প্রি-লোড করা প্রোফাইল লাইব্রেরি অন্তর্ভুক্ত থাকে। CAD ফাইলগুলিও USB এর মাধ্যমে আমদানি করা যেতে পারে। অপারেটররা টাচস্ক্রিন থেকে প্রোগ্রামটি নির্বাচন করে এবং চক্র শুরু করে। একটি ইংরেজি ম্যানুয়াল এবং অপারেশন ভিডিও প্রদান করা হয়.

প্রশ্ন 5: বিভিন্ন দেশের জন্য বিদ্যুৎ সরবরাহ কাস্টমাইজ করা যেতে পারে?

উঃ হ্যাঁ। স্ট্যান্ডার্ড কনফিগারেশন 380V/50Hz থ্রি-ফেজ পাওয়ার ব্যবহার করে। স্থানীয় বৈদ্যুতিক মানের সাথে মেলে অর্ডারের সময় অন্যান্য ভোল্টেজ এবং ফ্রিকোয়েন্সি নির্দিষ্ট করা যেতে পারে।
