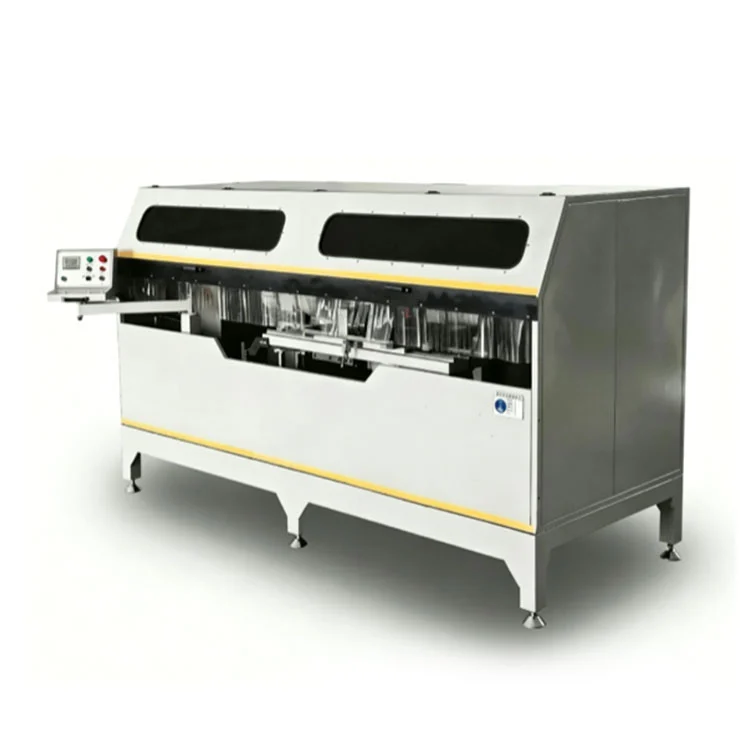

হেভি ডিউটি ​​কার্টেন ওয়াল নচিং করাত

এই ডুয়াল-ব্লেড সিএনসি নচিং করাত অ্যালুমিনিয়ামের পর্দার প্রাচীর প্রোফাইল, মিলিয়ন, ট্রান্সম এবং স্থাপত্য এক্সট্রুশনগুলিতে খাঁজ, খাঁজ এবং যৌগিক কোণ কাটার জন্য তৈরি করা হয়েছে। দুটি 2.2 কিলোওয়াট মোটর 2800 rpm-এ এক জোড়া Φ550 মিমি কার্বাইডের করা ব্লেড চালায়, প্রতিটি ব্লেড ডিজিটাল রিডআউট নিয়ন্ত্রণে ±45° ঝুলে থাকে। একটি হাইড্রো-নিউম্যাটিক ফিডিং সিস্টেম ব্লেড সেটটিকে 0-3 মি/মিনিটের সামঞ্জস্যযোগ্য গতিতে অগ্রসর করে এবং বায়ুসংক্রান্ত ক্ল্যাম্পগুলি উল্লম্ব এবং অনুভূমিক দিক থেকে ওয়ার্কপিসকে সুরক্ষিত করে। ঢালাই করা ইস্পাত এবং ঢালাই লোহার ফ্রেম ক্রমাগত কাটিয়া লোডের অধীনে স্থিতিশীলতা বজায় রাখার জন্য কম্পন বার্ধক্য চিকিত্সার মধ্য দিয়ে যায়।

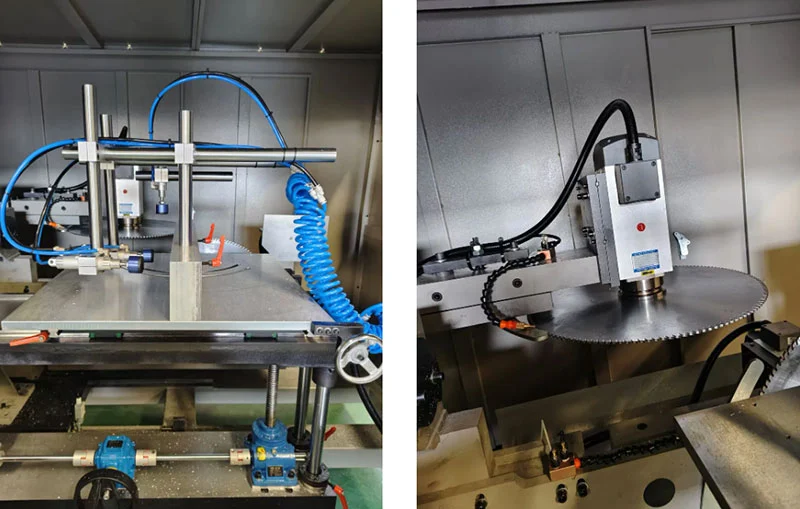

হেভি ডিউটি ​​কার্টেন ওয়াল নচিং করাত

বৈশিষ্ট্য

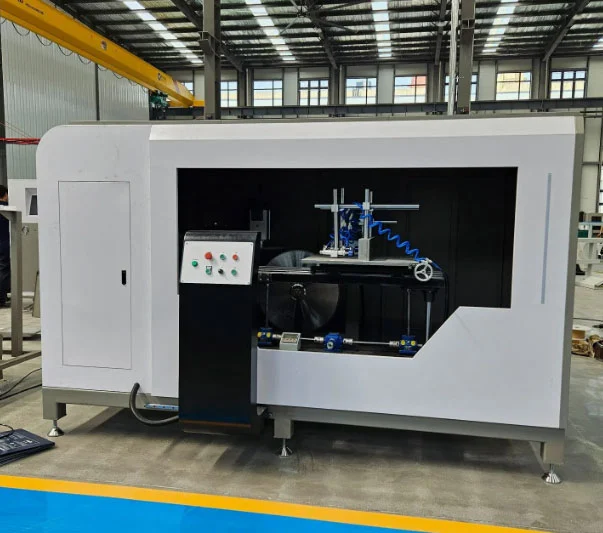

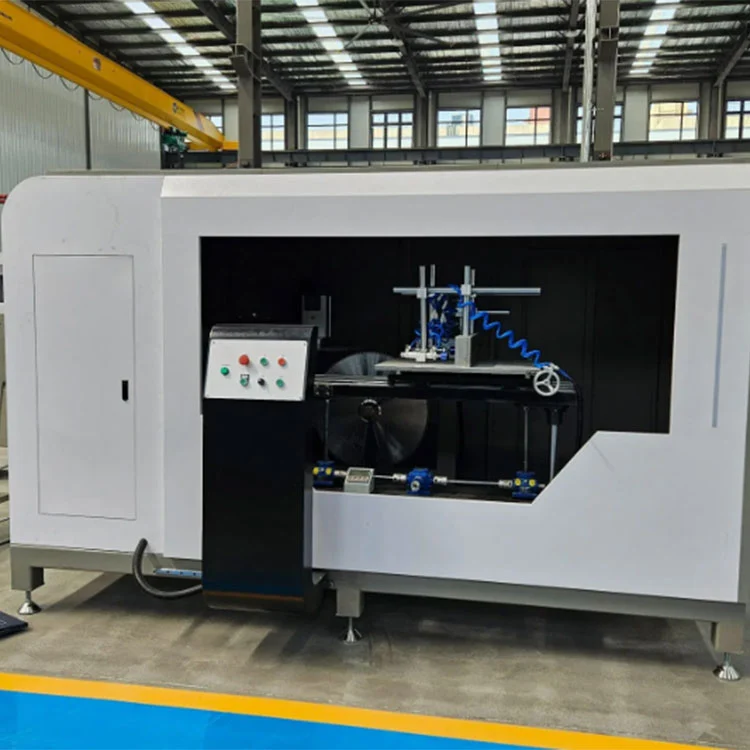

মেশিন ফ্রেম

দহেভি ডিউটি ​​কার্টেন ওয়াল নচিং করাতএকটি পুরু-প্রাচীরযুক্ত ঝালাই ইস্পাত কাঠামো এবং একটি ঢালাই লোহার মরীচি দিয়ে নির্মিত। মেশিন করার আগে সমাবেশটি কম্পন-বয়সযুক্ত, একটি প্রক্রিয়া যা অভ্যন্তরীণ চাপ উপশম করতে এবং সময়ের সাথে সাথে বিকৃতির সম্ভাবনা হ্রাস করার উদ্দেশ্যে। লোড কাটার অধীনে ফলস্বরূপ স্থায়িত্ব বর্ধিত উত্পাদন চলাকালীন সামঞ্জস্যপূর্ণ খাঁজ জ্যামিতি বজায় রাখতে সহায়তা করে।

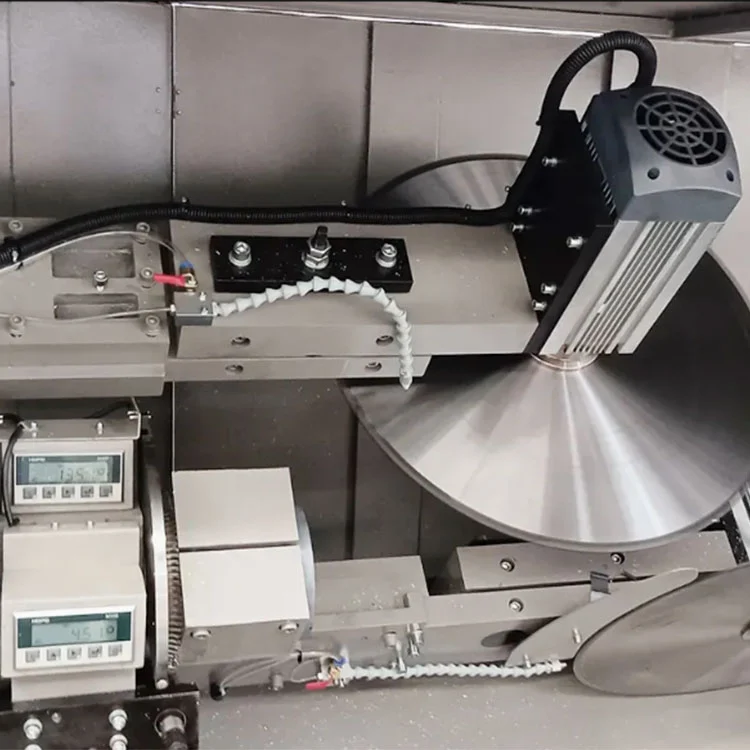

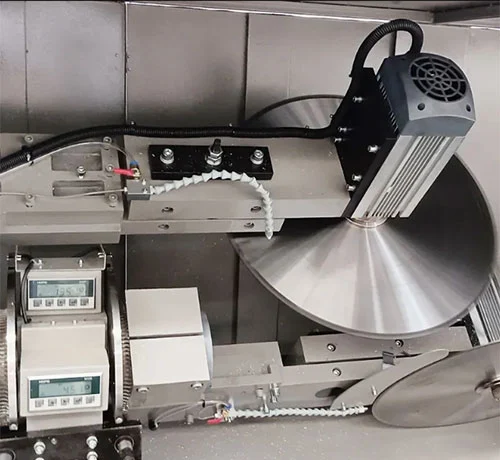

ডুয়াল স ব্লেড

দুটি Φ550 মিমি কার্বাইড-টিপড ব্লেড, প্রতিটি 2800 rpm এ একটি 2.2 kW মোটর দ্বারা চালিত, কাটার ক্রিয়া প্রদান করে। উভয় ব্লেডই ±45° সুইং-এ সেট করা যেতে পারে, যাতে টুলিং পরিবর্তন না করেই পর্দার প্রাচীর প্রোফাইলে খাঁজ এবং যৌগিক কোণ কাটতে সক্ষম হয়। ব্লেডের ব্যাস এবং দাঁতের জ্যামিতি অ্যালুমিনিয়াম কাটার জন্য নির্বাচন করা হয়, যার লক্ষ্য হল একটি বুর-মুক্ত ফিনিশ যা সাধারণত সেকেন্ডারি পলিশিংয়ের প্রয়োজন হয় না।

ডিজিটাল ডিসপ্লে কন্ট্রোল

একটি চৌম্বক স্কেল ডিজিটাল রিডআউট রিয়েল টাইমে কাটিয়া কোণ এবং ওয়ার্কটেবল উচ্চতা দেখায়। অবস্থান নির্ভুলতা ±0.1 মিমি এ নির্দিষ্ট করা হয়েছে। অপারেটর ডিজিটাল ডিসপ্লে ব্যবহার করে পছন্দসই কোণ সেট করে, এবং ব্লেডের অবস্থানগুলি সেই অনুযায়ী সামঞ্জস্য করা হয়, উত্পাদন ব্যাচ জুড়ে পুনরাবৃত্তিযোগ্য সেটআপগুলির জন্য একটি রেফারেন্স প্রদান করে।

বায়ুসংক্রান্ত ক্ল্যাম্পিং

উল্লম্ব এবং অনুভূমিক বায়ুসংক্রান্ত ফিক্সচার, 0.5-0.8 MPa বায়ুচাপের সাথে সরবরাহ করা, কাটা চক্রের সময় অ্যালুমিনিয়াম প্রোফাইল ধরে রাখুন। ক্ল্যাম্পিং বল পৃষ্ঠ চিহ্নিত না করে ওয়ার্কপিস সুরক্ষিত করার জন্য বিতরণ করা হয়। ক্ল্যাম্পিং এবং রিলিজ মেশিনের সাইকেল সিকোয়েন্সের মাধ্যমে নিয়ন্ত্রিত হয়।

হাইড্রো-নিউমেটিক ফিডিং

ব্লেড ফিড একটি হাইড্রো-নিউমেটিক সিস্টেম ব্যবহার করে যার একটি সামঞ্জস্যযোগ্য গতি পরিসীমা 0-3 মি/মিনিট। নিয়ন্ত্রিত ফিড রেট প্রোফাইলের বিকৃতি এবং ব্লেড বাইন্ডিং এড়াতে সাহায্য করে, বিশেষ করে যখন মোটা বা বড় ক্রস-সেকশনের পর্দা প্রাচীর এক্সট্রুশন কাটা হয়।

নিরাপত্তা এবং পরিবেশগত সুরক্ষা

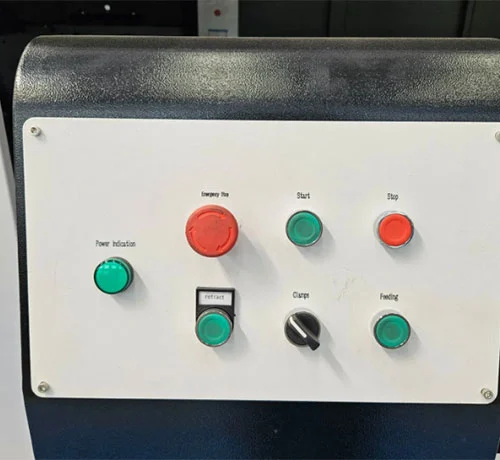

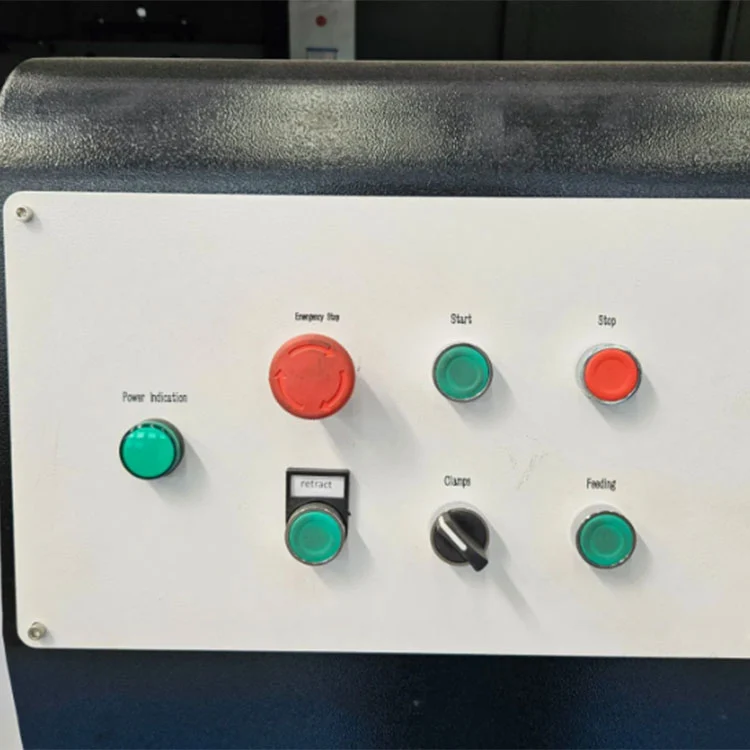

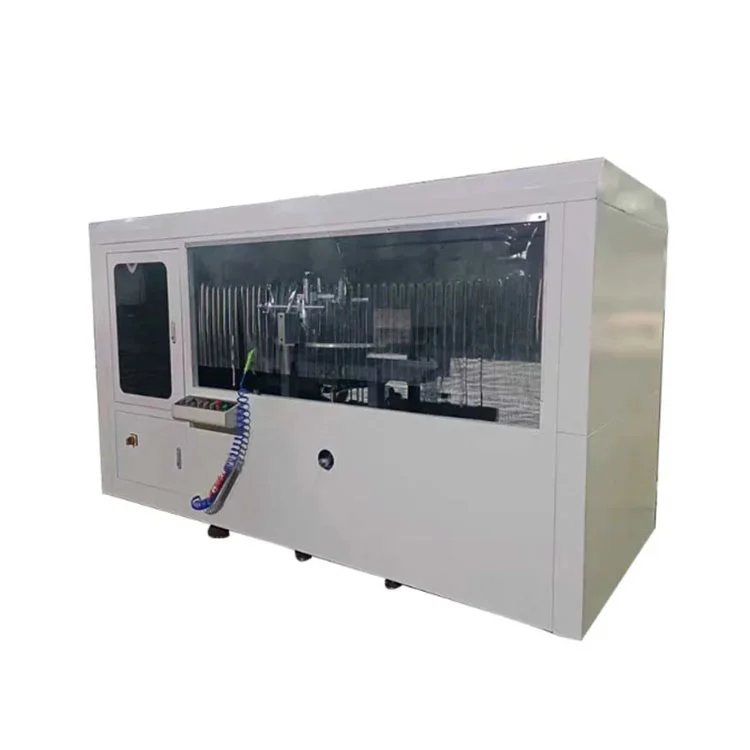

স্বচ্ছ প্যানেল সহ একটি পূর্ণ-কভারেজ নিরাপত্তা বেষ্টনী কাটিয়া অঞ্চলটিকে ঘিরে রয়েছে। একটি জরুরী স্টপ বোতাম, ওভারলোড সুরক্ষা এবং সংঘর্ষবিরোধী সেন্সর অন্তর্ভুক্ত রয়েছে। একটি অন্তর্নির্মিত কুয়াশা কুলিং সিস্টেম তাপ এবং ধূলিকণা কমায়, তাৎক্ষণিক কর্মক্ষেত্রকে পরিষ্কার রাখে এবং ওয়ার্কশপের স্ট্যান্ডার্ড সুরক্ষা প্রয়োজনীয়তা পূরণ করে।

কিভাবে এটা কাজ করে

1. অপারেটর ওয়ার্কটেবলের উপর অ্যালুমিনিয়াম প্রোফাইল রাখে এবং বায়ুসংক্রান্ত ক্ল্যাম্পগুলি সক্রিয় করে, যা উল্লম্ব এবং অনুভূমিক উভয় দিক থেকে ওয়ার্কপিসকে সুরক্ষিত করে।
2. চৌম্বকীয় স্কেল ডিজিটাল ডিসপ্লে ব্যবহার করে পছন্দসই কাটিং অ্যাঙ্গেল সেট করা হয়েছে এবং ডুয়াল করাত ব্লেডগুলি সেই অনুযায়ী ±45° রেঞ্জের মধ্যে স্থাপন করা হয়েছে।
3. হাইড্রো-নিউমেটিক ফিড সিস্টেম একটি নিয়ন্ত্রিত হারে (0-3 মি/মিনিট) প্রোফাইলে স্পিনিং ব্লেডগুলিকে অগ্রসর করে, একটি একক পাসে খাঁজ, খাঁজ বা যৌগিক কোণগুলি কেটে দেয়।
4. CNC সিস্টেম CAD গ্রাফিক আমদানি এবং গ্রাফিক প্রোগ্রামিং সমর্থন করে, অপারেটরদের নকশা ফাইল থেকে সরাসরি খাঁজ প্যাটার্ন, হোল পজিশন এবং স্লটের মাত্রা নির্ধারণ করতে দেয়।
5. থ্রি-অক্সিস পূর্ণ সার্ভো মোটর কনফিগারেশন (এক্স, ওয়াই, জেড অক্ষগুলি র্যাক এবং পিনিয়ন এবং বল স্ক্রু দ্বারা চালিত) ড্রিলিং, মিলিং গ্রুভস, গোলাকার গর্ত, বিশেষ-আকৃতির গর্ত, কী হোল এবং কাউন্টারসিঙ্কগুলির জন্য একটি ক্ল্যাম্পিংয়ের জন্য সত্য তিন-অক্ষ সংযোগ সক্ষম করে।
6. একটি ঐচ্ছিক ত্রি-পার্শ্বযুক্ত ফ্লিপ ওয়ার্কটেবিল জটিল অ্যালুমিনিয়াম এক্সট্রুশনগুলির জন্য প্রক্রিয়াকরণ দক্ষতার উন্নতি করে, পুনঃস্থাপন ছাড়াই প্রোফাইলটিকে তিনটি মুখে মেশিন করার অনুমতি দেয়।
7. কাটার চক্রটি সম্পূর্ণ হওয়ার পরে, ব্লেডগুলি প্রত্যাহার করে, ক্ল্যাম্পগুলি মুক্তি পায় এবং মেশিনযুক্ত প্রোফাইলটি সরানো হয়।

প্রস্তুতকারক এবং ওয়ারেন্টি

শানডং লেবুলাং প্রিসিশন মেশিনারি কোং, লিমিটেড, এলবিএল মেশিন হিসাবে কাজ করে, 1996 সাল থেকে চীনের জিনানে অ্যালুমিনিয়াম প্রক্রিয়াকরণ সরঞ্জাম তৈরি করেছে।হেভি ডিউটি ​​কার্টেন ওয়াল নচিং করাতসিই এবং আইএসও সার্টিফিকেশন সঙ্গে কারখানা-সরাসরি সরবরাহ করা হয়. একটি 12-মাসের ওয়ারেন্টি মূল কাঠামোতে প্রযোজ্য। দূরবর্তী প্রযুক্তিগত সহায়তা, অপারেশন প্রশিক্ষণ ভিডিও, এবং একটি ইংরেজি ম্যানুয়াল অন্তর্ভুক্ত করা হয়েছে। অতিরিক্ত খরচে অন-সাইট প্রশিক্ষণ এবং কমিশনিংয়ের ব্যবস্থা করা যেতে পারে। খুচরা যন্ত্রাংশ যেমন করাত ব্লেড, বায়ুসংক্রান্ত সীল, এবং গাইড উপাদান প্রেরণের জন্য মজুদ করা হয়।

FAQ

প্রশ্ন 1: এই মেশিনটি প্রক্রিয়া করতে পারে সর্বাধিক প্রোফাইল আকার কত?

উত্তর: স্ট্যান্ডার্ড মডেল 300×250 মিমি পর্যন্ত প্রোফাইল পরিচালনা করে যার সর্বোচ্চ কাটিয়া গভীরতা 175 মিমি। 350×300 মিমি পর্যন্ত বড় বিভাগগুলির জন্য কাস্টম কনফিগারেশন অনুরোধে উপলব্ধ।

Q2: এটা কি ±45° ছাড়া অন্য কোণ কাটতে পারে?

উত্তর: স্ট্যান্ডার্ড মডেল উভয় পক্ষের ±45° এর মধ্যে নির্বিচারে কোণ কাটা সমর্থন করে। একটি ঐচ্ছিক CNC সংস্করণ আরও জটিল প্রোফাইল জ্যামিতির জন্য পরিসীমা ±90° পর্যন্ত প্রসারিত করে।

প্রশ্ন 3: প্রক্রিয়াকরণ সঠিকতা কি?

উত্তর: ধারাবাহিক অপারেটিং অবস্থার অধীনে ±0.05 মিমি পুনরাবৃত্তি অবস্থান নির্ভুলতা সহ, অবস্থান নির্ভুলতা ±0.1 মিমিতে নির্দিষ্ট করা হয়েছে।

প্রশ্ন 4: আপনি কি বিক্রয়োত্তর পরিষেবা এবং প্রশিক্ষণ প্রদান করেন?

উত্তর: বিনামূল্যে অনলাইন অপারেশন প্রশিক্ষণ এবং দূরবর্তী প্রযুক্তিগত সহায়তা প্রদান করা হয়। অন-সাইট প্রশিক্ষণ এবং ইনস্টলেশন আলাদাভাবে ব্যবস্থা করা যেতে পারে। একটি 12 মাসের ওয়ারেন্টি প্রযোজ্য, আজীবন প্রযুক্তিগত সহায়তা উপলব্ধ।

প্রশ্ন 5: মেশিনটি কি ভর উৎপাদনের জন্য উপযুক্ত?

উত্তর: ডুয়াল-ব্লেড সিঙ্ক্রোনাস কাটিং, বায়ুসংক্রান্ত ক্ল্যাম্পিং এবং নিয়ন্ত্রিত ফিড সিস্টেমটি পর্দার প্রাচীর তৈরির সুবিধাগুলিতে অবিচ্ছিন্ন উত্পাদনের জন্য ডিজাইন করা হয়েছে। কারখানা থেকে মাসিক উৎপাদন ক্ষমতা প্রায় 50 সেট।
