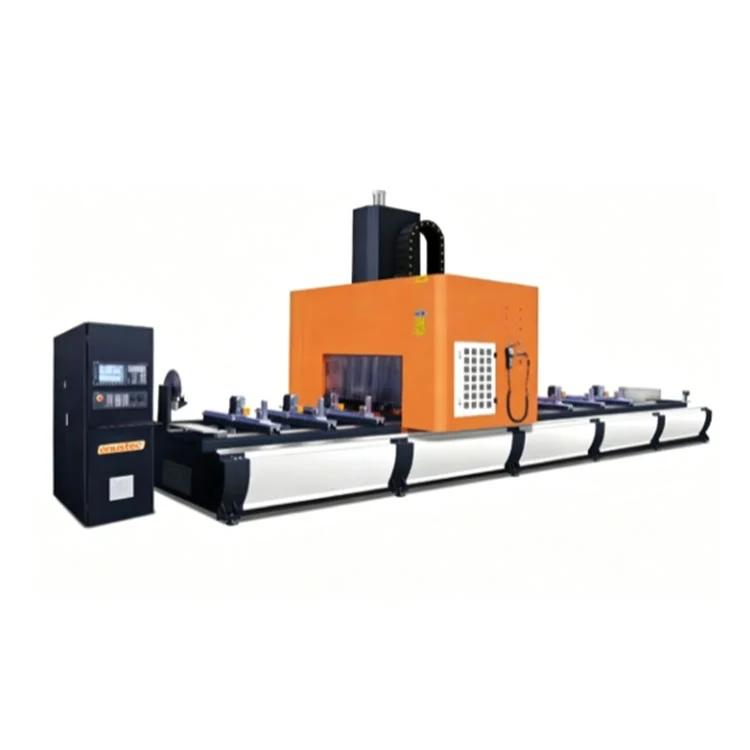

কার্টেন ওয়ালের জন্য 5-অক্ষ গ্যান্ট্রি মেশিনিং সেন্টার

Lebulang মেশিন তার জিনান, চীনের কারখানায় তৈরি - 1996 সাল থেকে চালু রয়েছে -কার্টেন ওয়ালের জন্য 5-অক্ষ গ্যান্ট্রি মেশিনিং সেন্টারCE এবং ISO 9001 সার্টিফিকেশন ধারণ করে এবং OEM/ODM সমর্থন সহ কারখানা-সরাসরি সরবরাহ করা হয়। এই চলন্ত-গ্যানট্রি 5-অক্ষ CNC কেন্দ্রটি একটি একক ক্ল্যাম্পিং-এ দীর্ঘ অ্যালুমিনিয়াম পর্দা-প্রাচীর প্রোফাইলগুলিকে প্রক্রিয়া করে, মিলিং, ড্রিলিং, করাত এবং একাধিক মুখে ট্যাপ করে। একটি উচ্চ-গতির HSD স্পিন্ডেল (12kW বা 15kW, 18000rpm পর্যন্ত) এবং একটি 12-টুল ম্যাগাজিন এবং একটি ডেডিকেটেড করাত-ব্লেড স্টেশন (সর্বোচ্চ 400 মিমি) স্বয়ংক্রিয় টুল পরিবর্তনগুলি সক্ষম করে৷ Siemens 828D বা OSAI 5-অক্ষ নিয়ন্ত্রণ RTCP, পেন্ডুলাম মেশিনিং এবং স্বয়ংক্রিয় টুল পরিমাপ প্রদান করে। স্ট্যান্ডার্ড X-অক্ষ ভ্রমণ 6500mm, 9400mm পর্যন্ত এক্সটেনসিবল৷

মূল বৈশিষ্ট্য

• 5-অক্ষ যুগপত মেশিনিং:X, Y, Z, A এবং C অক্ষগুলি RTCP-এর অধীনে টুল টিপটিকে সঠিকভাবে পথে রাখতে একসাথে কাজ করে। একটি সেটআপ পাঁচটি মুখ এবং প্রোফাইলের শেষ পর্যন্ত পৌঁছায়, রিফিক্সচারিং দূর করে।
• দীর্ঘ-প্রোফাইল ক্ষমতা:X-অক্ষ স্ট্যান্ডার্ড হিসাবে 6500 মিমি পর্যন্ত ভ্রমণ করে (7000 মিমি বা 9400 মিমি ঐচ্ছিক) পূর্ণ দৈর্ঘ্যের পর্দা-প্রাচীর এক্সট্রুশনগুলিকে পুনরায় অবস্থান না করেই পরিচালনা করে।

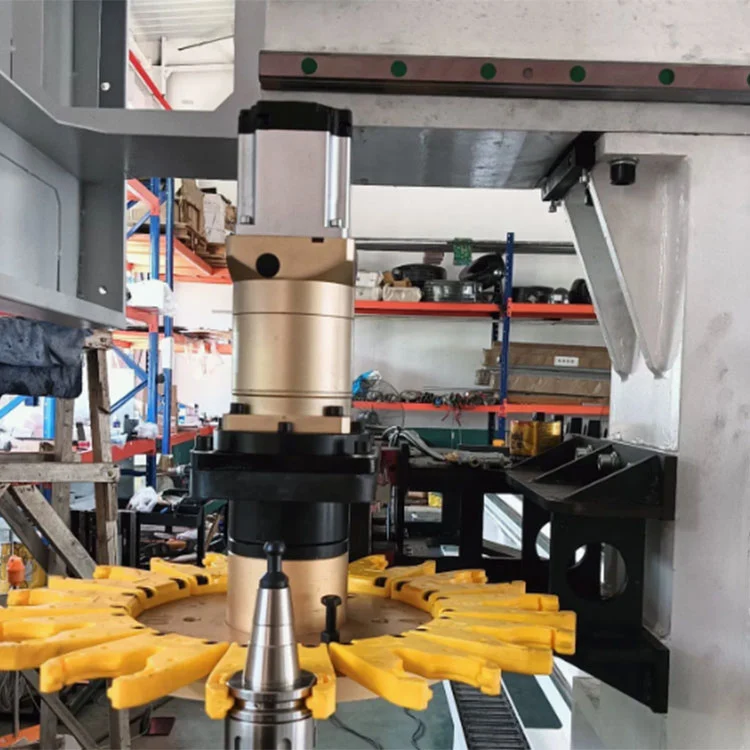

• ইন্টিগ্রেটেড করাত এবং মিলিং:12টি অবস্থান সহ একটি টুল ম্যাগাজিন এবং একটি সংলগ্ন করাত-ব্লেড স্টেশন (Φ400mm) স্বয়ংক্রিয়ভাবে শেষ মিল, ড্রিল, ট্যাপ এবং একটি বৃত্তাকার করাতের মধ্যে পরিবর্তন করে যাতে একটি প্রোগ্রামের মধ্যে কাটা-থেকে দৈর্ঘ্য এবং খাঁজ হয়।
• এইচএসডি টাকু:12kW বা 15kW এয়ার-কুলড মোটর 0 থেকে 18000rpm পর্যন্ত গতি প্রদান করে, অ্যালুমিনিয়াম অ্যালয় এবং পাতলা-ওয়াল ইস্পাত প্রোফাইলের জন্য উপযুক্ত।
• নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা:লিনিয়ার গাইড এবং সার্ভো-চালিত বল স্ক্রু ±0.01 মিমি অবস্থান এবং ± 0.005 মিমি পুনরাবৃত্তিযোগ্যতা দেয়, যা ঐক্যবদ্ধ পর্দার দেয়ালে প্রয়োজনীয় টাইট জয়েন্ট সহনশীলতা পূরণ করে।
• পেন্ডুলাম অপারেশন:কন্ট্রোল পেন্ডুলাম মোডকে সমর্থন করে — একটি ওয়ার্কপিস মেশিন করা যখন অপারেটর একটি আলাদা ফিক্সচার জোনে অন্যটি লোড করে, অলস সময় কমিয়ে দেয়।

প্রযুক্তিগত বিশেষ উল্লেখ

কিভাবে এটা কাজ করে

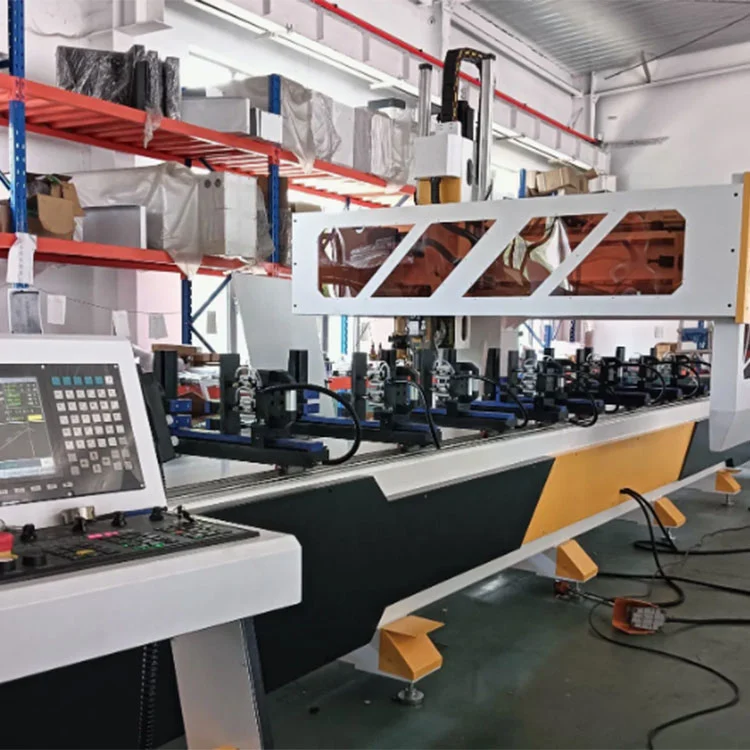

দকার্টেন ওয়ালের জন্য 5-অক্ষ গ্যান্ট্রি মেশিনিং সেন্টারএকটি নির্দিষ্ট ওয়ার্কটেবলের উপর একটি চলমান গ্যান্ট্রি দিয়ে কাজ করে। অপারেটর টেবিলের উপর অ্যালুমিনিয়াম এক্সট্রুশন রাখে এবং বায়ুসংক্রান্ত বা হাইড্রোলিক ক্ল্যাম্পিং সক্রিয় করে। একটি পূর্ব-লিখিত জি-কোড প্রোগ্রাম সিমেন্স বা OSAI নিয়ন্ত্রণের মাধ্যমে লোড করা হয়। গ্যান্ট্রি X অক্ষ বরাবর প্রথম মেশিনিং অবস্থানে চলে যায় এবং 5-অক্ষের মাথাটি টাকুটিকে প্রয়োজনীয় কোণে পৌঁছে দেয়। RTCP স্বয়ংক্রিয়ভাবে ঘূর্ণমান আন্দোলনের সময় টুল-দৈর্ঘ্য অফসেটের জন্য ক্ষতিপূরণ দেয়, তাই টুল টিপ সঠিকভাবে প্রোগ্রাম করা পথ অনুসরণ করে। ড্রিলিং, মিলিং, লঘুপাত এবং করাতের মতো অপারেশনগুলি প্রোফাইলটি ক্ল্যাম্পিং ছাড়াই একাধিক মুখে সঞ্চালিত হয়। যখন একটি মেশিনিং সিকোয়েন্স একটি জোনে শেষ হয়, তখন গ্যান্ট্রিটি পরের দিকে যাত্রা করে, অথবা মেশিনটি পেন্ডুলাম মোডে প্রবেশ করে, যা অপারেটরকে একটি সমাপ্ত অংশ আনলোড করতে এবং সংলগ্ন ফিক্সচারে মেশিনিং চালিয়ে যাওয়ার সময় একটি নতুন লোড করার অনুমতি দেয়। চিপস একটি সমন্বিত পরিবাহক দ্বারা সরানো হয়.

মূল আবেদনের সুযোগ

জন্য সাধারণ অ্যাপ্লিকেশনকার্টেন ওয়ালের জন্য 5-অক্ষ গ্যান্ট্রি মেশিনিং সেন্টারঅন্তর্ভুক্ত:

1. হাই-রাইজ বিল্ডিং ইউনিটাইজড অ্যালুমিনিয়াম পর্দা প্রাচীর ফ্রেম
2. লুকানো-ফ্রেম এবং উন্মুক্ত-ফ্রেম গ্লাসের সম্মুখের এক্সট্রুশন
3. কার্টেন ওয়াল কোণার জয়েন্ট এবং বিশেষ আকৃতির সম্মুখ প্রোফাইল
4. সানরুম, স্কাইলাইট, এবং বড় অ্যালুমিনিয়াম জানালা এবং দরজা প্রোফাইল
5. পয়েন্ট-সমর্থিত কাচের পর্দা প্রাচীর অ্যালুমিনিয়াম সমর্থন বন্ধনী
6. শিল্প অ্যালুমিনিয়াম সম্মুখভাগ এবং আলংকারিক ইস্পাত প্রাচীর প্রোফাইল
7. অ্যারোস্পেস লাইটওয়েট অ্যালুমিনিয়াম প্রোফাইল (ক্রস-ইন্ডাস্ট্রি সামঞ্জস্যপূর্ণ)

উপযুক্ত কাঁচামাল: 6063 অ্যালুমিনিয়াম খাদ, ফাঁপা এক্সট্রুশন, কঠিন অ্যালুমিনিয়াম, পাতলা-প্রাচীর ইস্পাত, পিভিসি আর্কিটেকচারাল প্রোফাইল।

FAQ

প্রশ্নঃ আপনার মেশিন কিভাবে ব্যবহার করবেন?

উত্তর: শিপিংয়ের আগে প্রতিটি মেশিন কারখানার পরীক্ষা এবং সামঞ্জস্যের মধ্য দিয়ে যায়। একটি ব্যাপক ভিডিও ম্যানুয়াল এবং লিখিত ডকুমেন্টেশন প্রদান করা হয়. সেটআপ প্রশ্ন এবং সমস্যা সমাধানের জন্য দূরবর্তী সমর্থনও উপলব্ধ।

প্রশ্ন: প্রসবের সময় কি?

উত্তর: আমানত পেমেন্ট প্রাপ্তির পর উৎপাদনে সাধারণত 15-25 কার্যদিবস লাগে।

প্রশ্ন: পেমেন্ট শর্তাবলী কি?

উত্তর: অর্ডার নিশ্চিতকরণের পরে টি/টি 30% আমানত, চালানের আগে বাকি 70% ব্যালেন্স সহ।

প্রশ্ন: আপনি কারখানা বা ট্রেডিং কোম্পানি?

উত্তর: এলবিএল মেশিন চীনের জিনানে নিজস্ব উৎপাদন সুবিধা সহ একটি প্রস্তুতকারক। আমরা ওয়ান-স্টপ পরিষেবার জন্য পরিপূরক দরজা এবং জানালার সরঞ্জামও সরবরাহ করি।

প্রশ্ন: আপনার কর্মশালায় আপনার ক্ষমতা কেমন?

উত্তর: আমাদের বার্ষিক উত্পাদন ক্ষমতা 800 টুকরা যন্ত্রপাতি ছাড়িয়ে গেছে।
