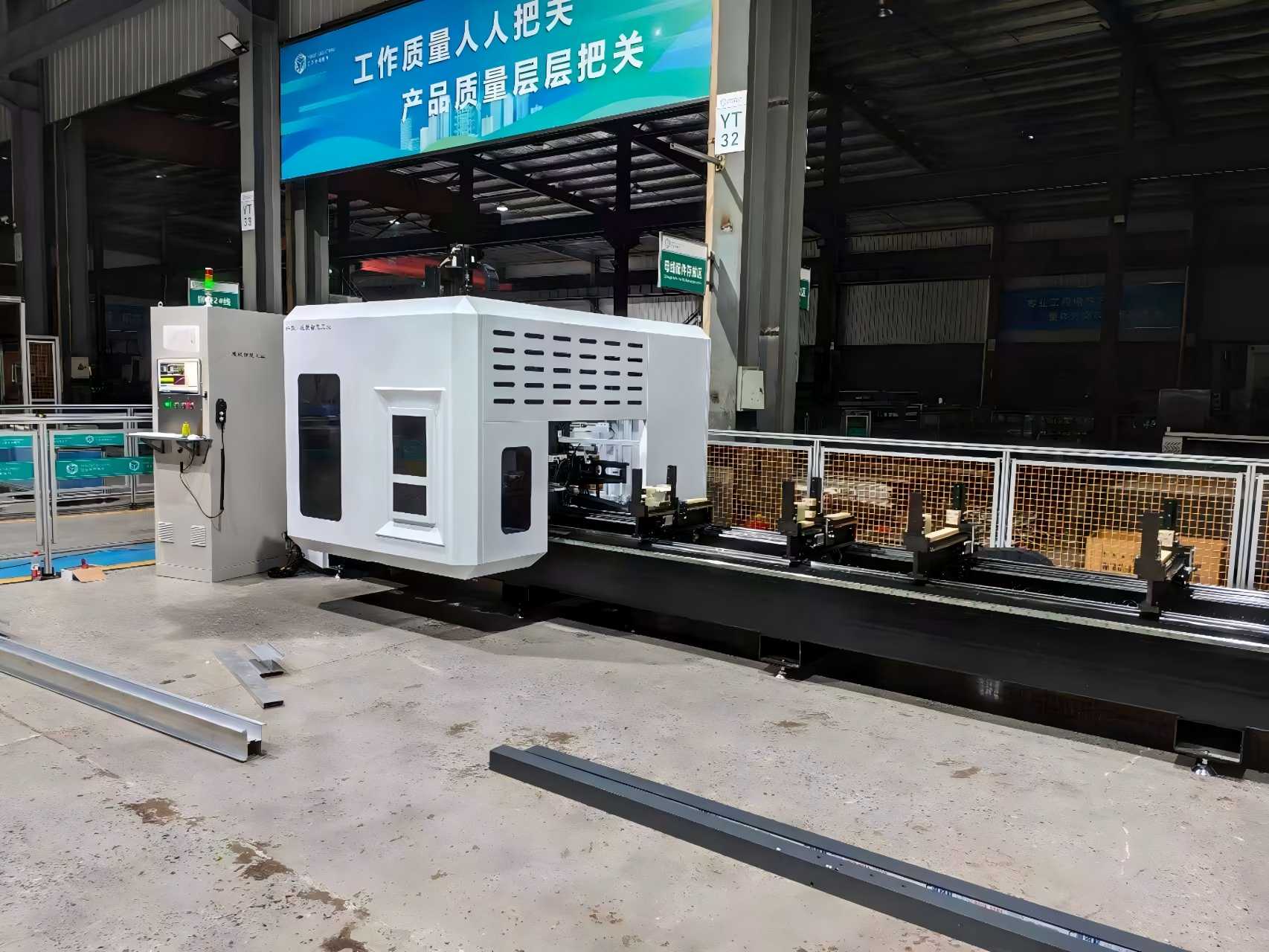

কার্টেন ওয়াল উপাদানগুলির জন্য উচ্চ-নির্ভুলতা 5-অক্ষ গ্যান্ট্রি মেশিনিং সেন্টার

পণ্য সারাংশ

আমাদের হাই-রিজিডিটি 5-অ্যাক্সিস গ্যান্ট্রি মেশিনিং সেন্টার ফর কার্টেন ওয়াল সিস্টেম জটিল স্থাপত্য নকশাকে নির্ভুল সম্মুখের উপাদানে রূপান্তর করার জন্য ইঞ্জিনিয়ার করা হয়েছে। A/C-অক্ষ রোটারি মিলিংয়ের সাথে CAD/CAM প্রোগ্রামিংকে একীভূত করে, মেশিনটি একটি একক সেটআপে বড়-ফরম্যাটের অ্যালুমিনিয়াম প্রোফাইল, ইউনিটাইজড প্যানেল এবং স্টিলের পর্দা প্রাচীর ফ্রেমগুলি প্রক্রিয়া করে। এর ভারী-শুল্ক গ্যান্ট্রি কাঠামো দীর্ঘমেয়াদী স্থিতিশীলতা এবং ±0.05 মিমি অবস্থান নির্ভুলতা নিশ্চিত করে, যখন স্বয়ংক্রিয় টুল চেঞ্জার (ATC) ক্রমাগত মিলিং, ড্রিলিং, ট্যাপিং এবং কাটা সক্ষম করে। আধুনিক মুখোশ তৈরির জন্য ডিজাইন করা হয়েছে, এটি পুনরাবৃত্তিমূলক ক্ল্যাম্পিং দূর করে, শ্রমের খরচ কমায় এবং জটিল জ্যামিতির জন্য উচ্চতর পৃষ্ঠের গুণমান সরবরাহ করে।

মূল বৈশিষ্ট্য

•


  জটিল সম্মুখের জ্যামিতি এবং 3D কনট্যুরের জন্য 5-অক্ষ যুগপত মেশিনিং

  উচ্চ দৃঢ়তা এবং কম্পন স্যাঁতসেঁতে জন্য হেভি-ডিউটি ​​গ্যান্ট্রি স্ট্রাকচার

  বড় ফরম্যাট মেশিনিং এরিয়া বড় আকারের পর্দা প্রাচীর প্যানেল সমর্থন করে

  উচ্চ-গতির ইলেক্ট্রো-স্পিন্ডল অ্যালুমিনিয়াম এবং ইস্পাত প্রোফাইলের জন্য অপ্টিমাইজ করা হয়েছে

  ক্রমাগত মেশিনের জন্য স্বয়ংক্রিয় টুল চেঞ্জার (ATC)

  মূলধারার CAD/CAM সফ্টওয়্যারের সাথে সামঞ্জস্যপূর্ণ উন্নত CNC কন্ট্রোল সিস্টেম

  ঐক্যবদ্ধ এবং মডুলার পর্দা প্রাচীর উত্পাদন জন্য কাস্টমাইজযোগ্য কনফিগারেশন

  CE বিশ্বব্যাপী বিক্রয়োত্তর সমর্থন সহ প্রত্যয়িত




প্রযুক্তিগত বিশেষ উল্লেখ

কিভাবে এটা কাজ করে

. CAD/CAM প্রোগ্রামিং

আর্কিটেকচারাল কার্টেন ওয়াল ডিজাইনগুলি CAD সফ্টওয়্যারে তৈরি করা হয় এবং CAM এর মাধ্যমে CNC টুলপাথে রূপান্তরিত হয়। সিস্টেমটি জটিল সম্মুখের জ্যামিতির জন্য সর্বোত্তম কাটিয়া কোণ, টুল ট্র্যাজেক্টরি এবং মেশিনিং সিকোয়েন্স গণনা করে।

2. ওয়ার্কপিস ক্ল্যাম্পিং

লম্বা অ্যালুমিনিয়াম বা ইস্পাত পর্দার প্রাচীর প্রোফাইল, সেইসাথে বড় আকারের সম্মুখের প্যানেলগুলি, সিএনসি-নিয়ন্ত্রিত ওয়ার্কটেবলে অভিযোজিত বায়ুসংক্রান্ত ক্ল্যাম্প ব্যবহার করে সুরক্ষিতভাবে স্থির করা হয় যা মেশিনিং এরিয়া এড়ায় এবং বিকৃতি রোধ করে।

3. গ্যান্ট্রি মুভমেন্ট (এক্স / ওয়াই / জেড অক্ষ)

ব্রিজ-টাইপ গ্যান্ট্রি X-অক্ষ (দৈর্ঘ্য) বরাবর চলে, যখন মেশিনিং হেড Y-অক্ষ (প্রস্থ) এবং Z-অক্ষ (উচ্চতা) জুড়ে ভ্রমণ করে। এই বৃহৎ-ফরম্যাটের ভ্রমণ পরিসরটি পূর্ণ-আকারের পর্দা প্রাচীরের উপাদানগুলির নিরবচ্ছিন্ন মেশিনিং সমর্থন করে।

4. 5-অক্ষ যুগপত মেশিনিং (A/C অক্ষ)

রৈখিক গতির পাশাপাশি, স্পিন্ডেল হেডটি A-অক্ষের মধ্য দিয়ে কাত হয় এবং C-অক্ষের মাধ্যমে ঘোরে, যার ফলে যৌগ-কোণ মিলিং, ড্রেনেজ গ্রুভ মেশিনিং, এবং ওয়ার্কপিসটিকে ক্ল্যাম্প না করে 3D কনট্যুর কাটিংয়ের অনুমতি দেওয়া হয়।

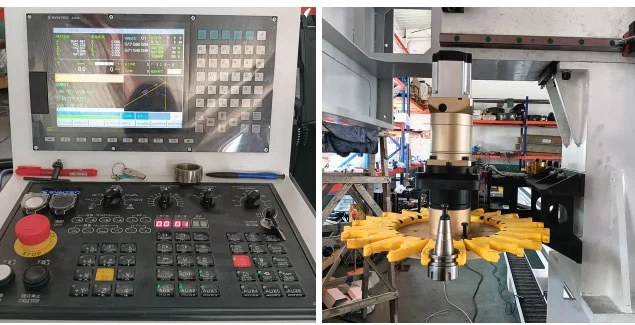

5. স্বয়ংক্রিয় টুল পরিবর্তন (ATC)

ড্রিল, এন্ড মিল, ট্যাপ এবং করাত ব্লেড টুল ম্যাগাজিনে সংরক্ষণ করা হয়। ATC চক্র চলাকালীন স্বয়ংক্রিয়ভাবে সরঞ্জামগুলি অদলবদল করে, যা একটি অপারেশনে পর্দার প্রাচীর মুলিয়ান, ট্রান্সম এবং প্যানেলের সম্পূর্ণ মেশিনিং সক্ষম করে।

6. যথার্থ আউটপুট

ইন-প্রসেস পরিমাপ এবং রিয়েল-টাইম ক্ষতিপূরণ মাত্রিক নির্ভুলতা নিশ্চিত করে। সমাপ্ত পর্দা প্রাচীর উপাদান সমাবেশের জন্য প্রস্তুত, পরিষ্কার প্রান্ত, সঠিক গর্ত অবস্থান, এবং জটিল 3D প্রোফাইলের সাথে।

প্রক্রিয়া প্রবাহ:

CAD মডেল → CAM টুলপথ → ক্ল্যাম্পিং → X/Y/Z গ্যান্ট্রি মোশন → A/C অক্ষ টিল্টিং → মিলিং / ড্রিলিং / ট্যাপিং → সমাপ্ত কার্টেন ওয়াল কম্পোনেন্ট

মূল আবেদনের সুযোগ

জন্য সাধারণ অ্যাপ্লিকেশনকার্টেন ওয়ালের জন্য 5-অক্ষ গ্যান্ট্রি মেশিনিং সেন্টারঅন্তর্ভুক্ত:

1. হাই-রাইজ বিল্ডিং ইউনিটাইজড অ্যালুমিনিয়াম পর্দা প্রাচীর ফ্রেম
2. লুকানো-ফ্রেম এবং উন্মুক্ত-ফ্রেম গ্লাসের সম্মুখের এক্সট্রুশন
3. কার্টেন প্রাচীর কোণার জয়েন্ট এবং বিশেষ আকৃতির সম্মুখের প্রোফাইল
4. সানরুম, স্কাইলাইট, এবং বড় অ্যালুমিনিয়াম জানালা এবং দরজা প্রোফাইল
5. পয়েন্ট-সমর্থিত কাচের পর্দা প্রাচীর অ্যালুমিনিয়াম সমর্থন বন্ধনী
6. শিল্প অ্যালুমিনিয়াম সম্মুখভাগ এবং আলংকারিক ইস্পাত প্রাচীর প্রোফাইল
7. অ্যারোস্পেস লাইটওয়েট অ্যালুমিনিয়াম প্রোফাইল (ক্রস-ইন্ডাস্ট্রি সামঞ্জস্যপূর্ণ)

উপযুক্ত কাঁচামাল: 6063 অ্যালুমিনিয়াম খাদ, ফাঁপা এক্সট্রুশন, কঠিন অ্যালুমিনিয়াম, পাতলা-প্রাচীর ইস্পাত, পিভিসি আর্কিটেকচারাল প্রোফাইল।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1. কি উপকরণ এই মেশিন প্রক্রিয়া করতে পারেন?

এটি অ্যালুমিনিয়াম পর্দা প্রাচীর প্রোফাইলের জন্য অপ্টিমাইজ করা হয়েছে এবং এছাড়াও ইস্পাত এবং যৌগিক সম্মুখের উপকরণ সমর্থন করে।

2. এই মেশিনটি কি ঐক্যবদ্ধ পর্দা দেয়ালের জন্য উপযুক্ত?

হ্যাঁ। বৃহৎ গ্যান্ট্রি স্প্যান এবং 5-অক্ষ ক্ষমতা এটিকে ইউনিটাইজড এবং মডুলার ফ্যাসাড সিস্টেমের জন্য আদর্শ করে তোলে।

3. মেশিনিং এলাকা কাস্টমাইজ করা যাবে?

হ্যাঁ। X / Y / Z ভ্রমণ এবং গ্যান্ট্রি প্রস্থ প্রকল্পের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

4. কোন নিয়ন্ত্রণ ব্যবস্থা সমর্থিত?

স্ট্যান্ডার্ড বিকল্পগুলির মধ্যে রয়েছে Siemens, Fanuc, এবং OSAI, যা মূলধারার CAD/CAM সফ্টওয়্যারের সাথে সামঞ্জস্যপূর্ণ।

5. মেশিন কি স্বয়ংক্রিয় উত্পাদন লাইন সমর্থন করে?

হ্যাঁ। এটি ক্রমাগত উত্পাদনের জন্য স্বয়ংক্রিয় লোডিং এবং আনলোডিং সিস্টেমের সাথে একত্রিত করা যেতে পারে।

কেন এই মেশিন চয়ন করুন

একক-সেটআপ দক্ষতা - বারবার ক্ল্যাম্পিং নেই, কম কোণ ত্রুটি

আর্কিটেকচারাল স্ট্যান্ডার্ডের জন্য যথার্থতা - দৃশ্যমান সম্মুখ পৃষ্ঠের জন্য ±0.05 মিমি নির্ভুলতা

পরিমাপযোগ্য উত্পাদন - ছোট-ব্যাচ কাস্টমাইজেশন এবং ব্যাপক উত্পাদন উভয়ের জন্য উপযুক্ত

গ্লোবাল কমপ্লায়েন্স - আন্তর্জাতিক প্রকল্পের জন্য সিই প্রত্যয়িত এবং ইঞ্জিনিয়ারড
