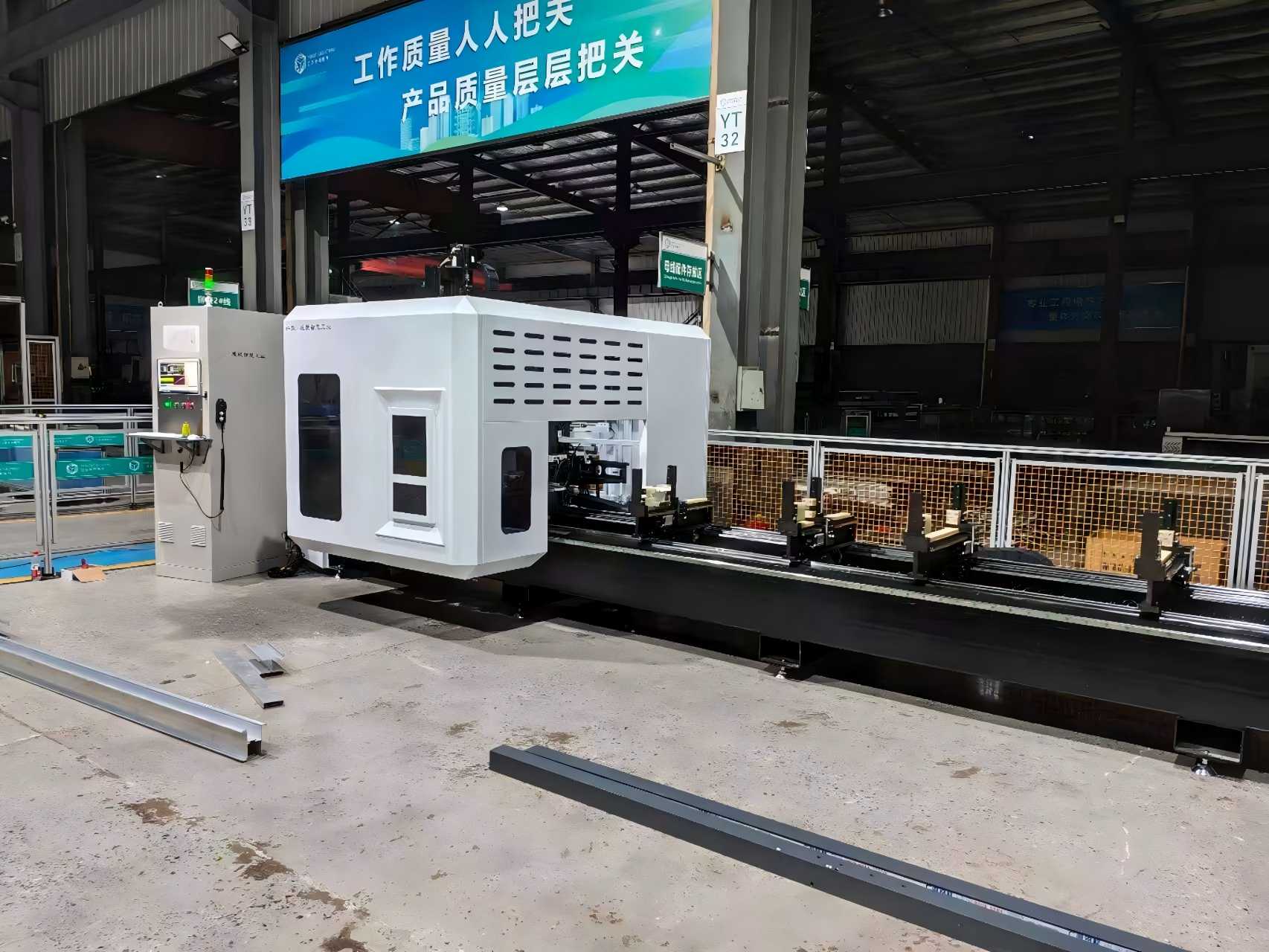

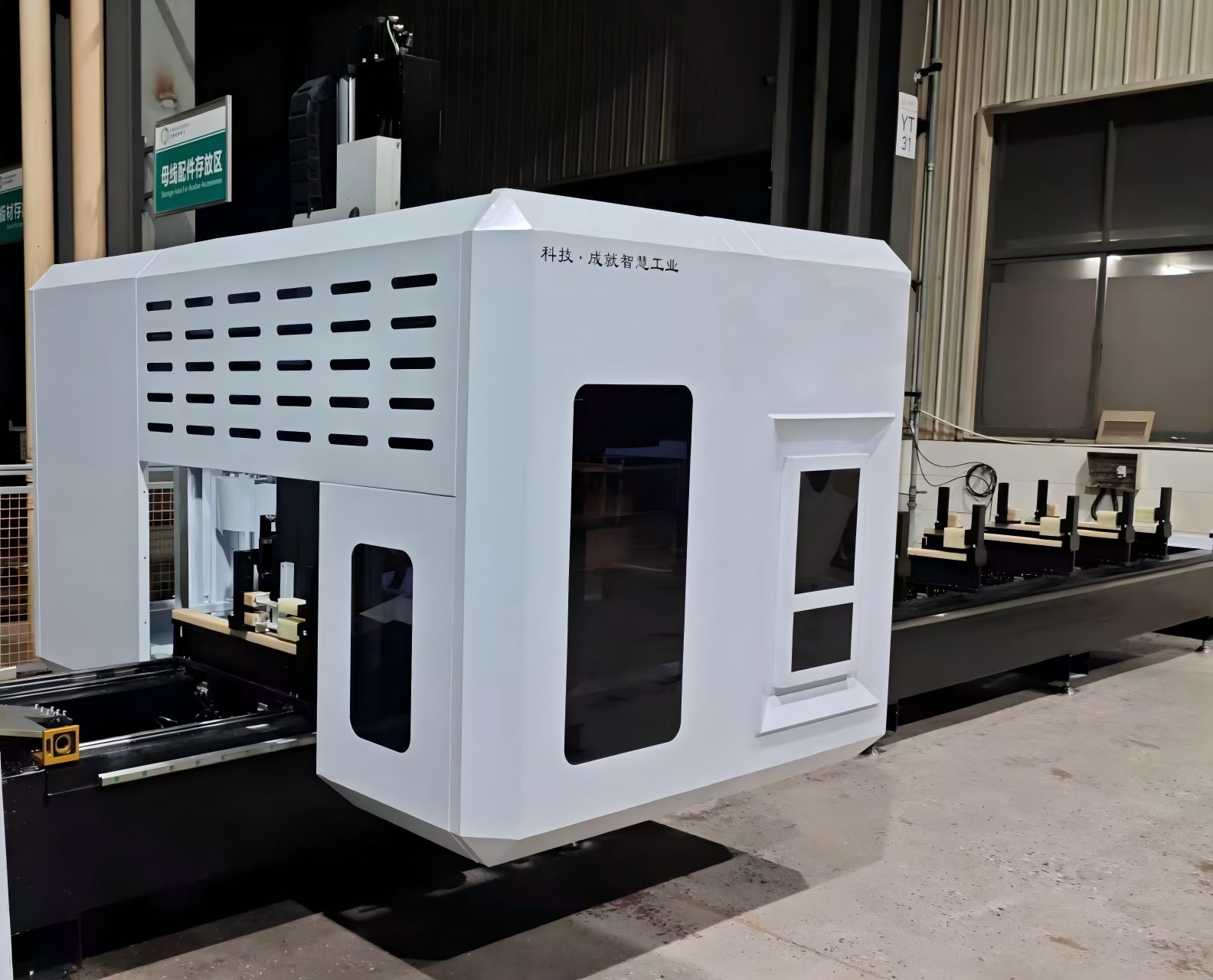

কার্টেন ওয়াল ফ্যাব্রিকেশনের জন্য হাই-স্পিড 5-অ্যাক্সিস গ্যান্ট্রি মেশিনিং সেন্টার

আমাদের হাই-রিজিডিটি 5-অ্যাক্সিস গ্যান্ট্রি মেশিনিং সেন্টারটি স্থাপত্যের পর্দার প্রাচীর এবং সম্মুখ শিল্পের জন্য উদ্দেশ্য-নির্মিত। এটি ±0.05 মিমি অবস্থান নির্ভুলতার সাথে বড়-ফরম্যাটের অ্যালুমিনিয়াম প্রোফাইল, একত্রিত পর্দার প্রাচীর প্যানেল এবং জটিল জ্যামিতি তৈরিতে পারদর্শী। উচ্চ-গতির মিলিং, ড্রিলিং, লঘুপাত এবং কাটার জন্য ডিজাইন করা হয়েছে, এটি উচ্চতর পৃষ্ঠের গুণমান নিশ্চিত করার সাথে সাথে ফ্যাব্রিকেশন দক্ষতাকে উল্লেখযোগ্যভাবে উন্নত করে। CE ব্যাপক বিক্রয়োত্তর সমর্থন সহ প্রত্যয়িত।

মূল বৈশিষ্ট্য

• 5-অক্ষ যুগপত মেশিনিং – জটিল সম্মুখের জ্যামিতি এবং 3D কনট্যুরের জন্য আদর্শ।

  হেভি-ডিউটি ​​গ্যান্ট্রি স্ট্রাকচার - দীর্ঘমেয়াদী নির্ভুলতার জন্য উচ্চ দৃঢ়তা এবং চমৎকার কম্পন স্যাঁতসেঁতে।

  বড় ফরম্যাট মেশিনিং এরিয়া - বড় আকারের পর্দা প্রাচীর প্যানেল, মুলিয়ান এবং ট্রান্সম সমর্থন করে।

  হাই-স্পিড স্পিন্ডল - অ্যালুমিনিয়াম এবং ইস্পাত প্রোফাইল মেশিনিংয়ের জন্য অপ্টিমাইজ করা হয়েছে।

  স্বয়ংক্রিয় টুল চেঞ্জার (ATC) - ডাউনটাইম হ্রাস করে এবং উত্পাদনশীলতা উন্নত করে।

  ব্যবহারকারী-বান্ধব CNC সিস্টেম - মূলধারার CAD/CAM সফ্টওয়্যারের সাথে সামঞ্জস্যপূর্ণ।

  কাস্টমাইজযোগ্য কনফিগারেশন - বিশ্বব্যাপী ঠিকাদারদের জন্য উপলব্ধ OEM/ODM সমাধান।




প্রযুক্তিগত বিশেষ উল্লেখ

কিভাবে এটা কাজ করে

CAD/CAM ইনপুট

পর্দা প্রাচীর প্যানেল বা অ্যালুমিনিয়াম প্রোফাইল প্রথমে CAD (LogiKal, SchüCal, SolidWorks, ইত্যাদি) তে মডেল করা হয়।

CAM সফ্টওয়্যার 3D মডেলটিকে টুলপথ এবং G-কোডে রূপান্তর করে, যার মধ্যে কাটিং অ্যাঙ্গেল, ফিড রেট, স্পিন্ডেলের গতি এবং টুল পরিবর্তনের ক্রম অন্তর্ভুক্ত রয়েছে।

2. workpiece বাতা

CNC-নিয়ন্ত্রিত চলমান ক্ল্যাম্প ব্যবহার করে মেশিনের বিছানায় লম্বা অ্যালুমিনিয়াম / স্টিলের পর্দার প্রাচীর প্রোফাইল বা বড় সম্মুখের প্যানেলগুলি স্থির করা হয়।

সংঘর্ষ এড়াতে ক্ল্যাম্পগুলি স্বয়ংক্রিয় অবস্থান এবং বিকৃতি ছাড়াই অংশটিকে ধরে রাখে।

3. গ্যান্ট্রি কাঠামো X / Y তে চলে

মেশিনটি একটি ব্রিজ-টাইপ গ্যান্ট্রি ব্যবহার করে:

X-অক্ষ = গ্যান্ট্রি প্রোফাইল/প্যানেলের দৈর্ঘ্য বরাবর চলে

Y-অক্ষ = মেশিনিং হেড প্রস্থ জুড়ে চলে

Z-অক্ষ = টাকু উপরে/নীচে চলে

এটি বড় আকারের পর্দা প্রাচীর অংশগুলির জন্য একটি বড়, খোলা কাজের এলাকা দেয়।

4. দুটি ঘূর্ণন অক্ষ টাকুটিকে কাত করে

X/Y/Z ছাড়াও, মেশিনটিতে রয়েছে:

A-অক্ষ = X এর চারপাশে কাত

C-অক্ষ = Z এর চারপাশে ঘোরান

(বা B/C মাথার নকশার উপর নির্ভর করে)

তাই স্পিন্ডল অংশটিকে ক্ল্যাম্পিং ছাড়াই যৌগিক মিটার, কোণযুক্ত নিষ্কাশন গর্ত, 3D সম্মুখের কনট্যুর এবং পাশের বৈশিষ্ট্যগুলি কাটাতে পারে।

5. 5-অক্ষ যুগপত কাটিয়া

সিএনসি কন্ট্রোলার রৈখিক + ঘূর্ণমান অক্ষ একসাথে চালিত করে।

টুলটি পৃষ্ঠের সর্বোত্তম কোণে থাকে → মসৃণ ফিনিশ, কম বকবক, কোনো রি-ফিক্সচারিং নয়।

একটি সেটআপে সাধারণ ক্রিয়াকলাপ:

শেষ মিলিং

তুরপুন / লঘুপাত

খাঁজকাটা

মিটার কাটা

ব্লেড কাটা দেখেছি

জটিল facades জন্য 3D কনট্যুর মিলিং

6. স্বয়ংক্রিয় টুল পরিবর্তন

সরঞ্জামগুলি একটি ম্যাগাজিনে সংরক্ষণ করা হয় (ড্রিল, শেষ মিল, ট্যাপ, করাত ব্লেড)।

এটিসি প্রোগ্রাম চলাকালীন স্বয়ংক্রিয়ভাবে সরঞ্জামগুলি অদলবদল করে, তাই অপারেটরের হস্তক্ষেপ ছাড়াই একটি পর্দা প্রাচীর প্রোফাইল সম্পূর্ণরূপে মেশিন করা যেতে পারে।

7. ইন-প্রসেস চেকিং এবং আউটপুট

প্রোব/এনকোডারগুলি অবস্থান এবং সরঞ্জামের অবস্থা পরীক্ষা করে।

CNC রিয়েল টাইমে বিচ্যুতির জন্য ক্ষতিপূরণ দেয়।

ফলাফল: সঠিক ছিদ্র, খাঁজ, এবং জটিল কোণ সহ একটি সমাপ্ত পর্দা প্রাচীর মুলিয়ন, ট্রান্সম বা সম্মুখ প্যানেল — সমাবেশের জন্য প্রস্তুত।

মূল আবেদনের সুযোগ

জন্য সাধারণ অ্যাপ্লিকেশনকার্টেন ওয়ালের জন্য 5-অক্ষ গ্যান্ট্রি মেশিনিং সেন্টারঅন্তর্ভুক্ত:

1. হাই-রাইজ বিল্ডিং ইউনিটাইজড অ্যালুমিনিয়াম পর্দা প্রাচীর ফ্রেম
2. লুকানো-ফ্রেম এবং উন্মুক্ত-ফ্রেম গ্লাসের সম্মুখের এক্সট্রুশন
3. কার্টেন প্রাচীর কোণার জয়েন্ট এবং বিশেষ আকৃতির সম্মুখের প্রোফাইল
4. সানরুম, স্কাইলাইট, এবং বড় অ্যালুমিনিয়াম জানালা এবং দরজা প্রোফাইল
5. পয়েন্ট-সমর্থিত কাচের পর্দা প্রাচীর অ্যালুমিনিয়াম সমর্থন বন্ধনী
6. শিল্প অ্যালুমিনিয়াম সম্মুখভাগ এবং আলংকারিক ইস্পাত প্রাচীর প্রোফাইল
7. অ্যারোস্পেস লাইটওয়েট অ্যালুমিনিয়াম প্রোফাইল (ক্রস-ইন্ডাস্ট্রি সামঞ্জস্যপূর্ণ)

উপযুক্ত কাঁচামাল: 6063 অ্যালুমিনিয়াম খাদ, ফাঁপা এক্সট্রুশন, কঠিন অ্যালুমিনিয়াম, পাতলা-প্রাচীর ইস্পাত, পিভিসি আর্কিটেকচারাল প্রোফাইল।

অ্যাপ্লিকেশন দৃশ্যকল্প

একত্রিত কার্টেন ওয়াল উত্পাদন

স্থাপত্য সম্মুখ প্যানেল

অ্যালুমিনিয়াম Mullions এবং Transoms

জটিল কার্টেন ওয়াল জ্যামিতি

গ্লাস কার্টেন ওয়াল গ্রুভ মেশিনিং

ইস্পাত কার্টেন ওয়াল স্ট্রাকচারাল ফ্রেম
